Edelstahl-Lineartische

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

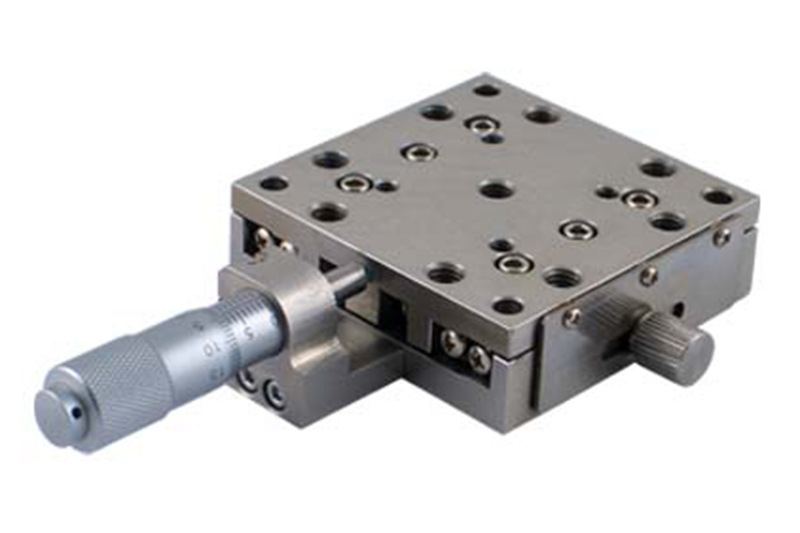

Die hochpräzisen Edelstahl-Lineartische eignen sich für die manuelle lineare Verschiebung in der wissenschaftlichen Forschung, der automatischen Messung und Prüfung.

Die lineare Verschiebung wird durch den Mikrometerkopf angetrieben. Der Mikrometerkopf wird in der Mitte der Lineartische zusammengebaut, was für den günstigen Betreib sorgt. Wegen der kleinen Auflösung des hochpräzisen Mikrometerkopfs wird die Verschiebung im Nanometerbereich garantiert.

Spezifikationen
Modell  Tischgröße Bewegungsabstand Kleinste Skala Präzision  Minimale inkrementelle Bewegung Belastungsfähigkeit Geradheit  Gieren  Neigen Parallelität des Tisches  Parallelität beim Betrieb  Gewicht
WN103TM13H 60mm×60mm 13mm 10μ/0.5μ 3μ/1.5μ 2μ/0.1μ 10kg 2μ 25″ 15″ 15μ 7μ 0. 4kg
Eigenschaften
  • Das Produkt besteht aus dem hochpräzisen Edelstahl und verfügt somit über hohe Steifigkeit und Belastbarkeit.
  • Mit der hochpräzisen Kreuzrollenführung verfügt das Produkt über hohe Präzision und lange Lebensdauer.
  • Mit dem hochpräzisen Sockel und Tisch verfügt das Produkt über hohe Genauigkeit in Bezug auf Geradheit, Gieren, Aufstellung und Parallelität.
  • Unter Verwendung der Federrückstellvorrichtung wird der axiale Rückstoß beseitigt.

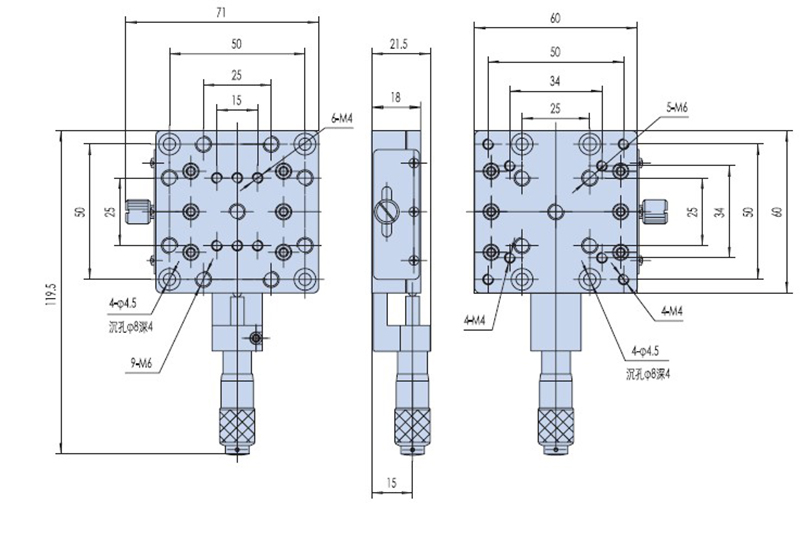

  • Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind.
  • Die Lineartische können mit anderen Tischserein kombiniert werden, um die mehrachsigen Positioniertische zu bilden.
  • Die lineare Skala kann zum Anzeigen der inkrementelle Mikro-Bewegung hinzugefügt werden.
Verwandte Namen
Positioniertische, Präzisions-Lineartische, Manuelle Tische
