Optischer Tisch

Der optische Tisch kann eine stabile und horizontale Unterstützung zur Befestigung verschiedener optischer Elemente bieten.

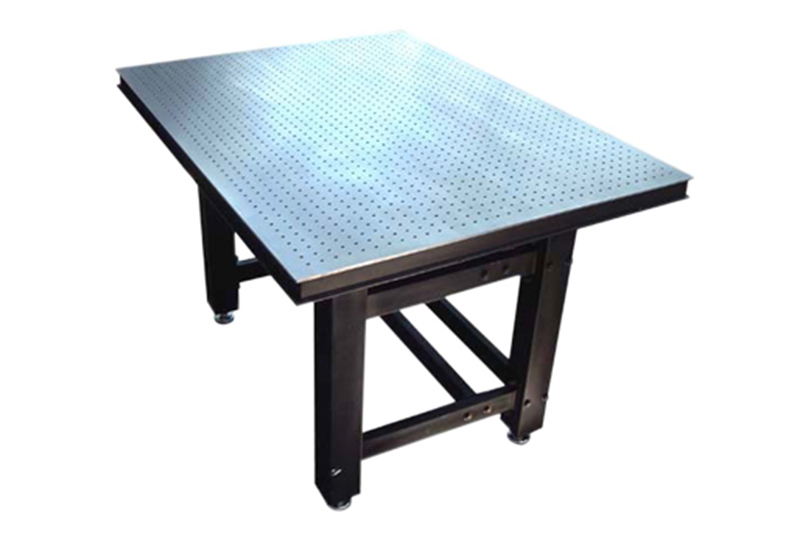

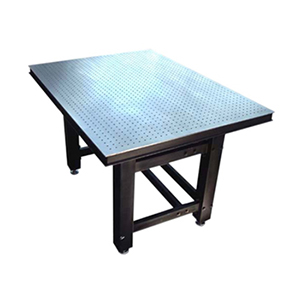

WN01HB Optischer Tisch
Parameter des optischen Tisches WN01HB

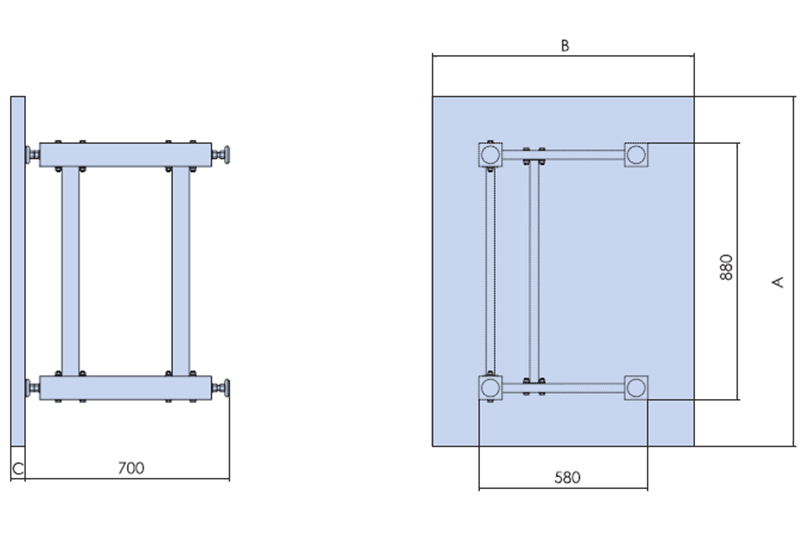

Modell  Größe  Dicke (mm)(C)  Abstand des Lochs(mm)  Durchmesser des Lochs Parallelität beim Betrieb (mm)  Gewicht (kg)
(mm)(AxB)
WN01HB300x300 300x300 50 25x25 M6 0.8 10
WN01HB300x600 300x600 50 25x25 M6 1 20
WN01HB300x900 300x900 50 25x25 M6 1.1 30
WN01HB300x1200 300x1200 50 25x25 M6 1.3 40
WN01HB600x600 600x600 50 25x25 M6 1.2 40
WN01HB600x900 600x900 50 25x25 M6 1.4 60
WN01HB600x1200 600x1200 50 25x25 M6 1.5 80
WN01HB900x900 900x900 50 25x25 M6 1.4 90
WN01HB900x1200 900x1200 50 25x25 M6 1.6 120
WN01HB900x2000 900x2000 50 25x25 M6 1.6 125
WN01HB1200x1200 1200x1200 50 25x25 M6 1.6 130
Eigenschatfen des optischen Tisches WN01HB
  • Der Tisch besteht aus dem ferromagnetischen Edelstahl. Durch eine spezielle Verarbeitungstechnologie hat der Tisch eine höhere Ebenheit und den guten Astigmatismus ohne Blende.
  • Wegen der magnetisierbaren Eigenschaften kann das Produkt mit der magnetischen Basis an jeder Position befestigt werden.
  • Die Gewindelöcher auf der Oberfläche sind M6 und der Lochabstand beträgt 25 mm, so dass das Gerät leicht zu befestigen ist.
  • Wegen der Doppelschichtstruktur und der Wabenunterstützung im Innenraum werden die Starrheit erhöht, das Gewicht reduziert und die Vibrationsfestigkeit verbessert.
  • Flachheit: 0.8-1.6mm/m2
  • Rauheit: 0.02-0.05 mm/m2
  • Eigenfrequenz: 0.88-1.0Hz
  • Amplitude: ＜1μm
  • Horizontale Genauigkeit: 0.04mm/ m2
  • Betriebssdruck: 0.2-0.5 (Mpa)

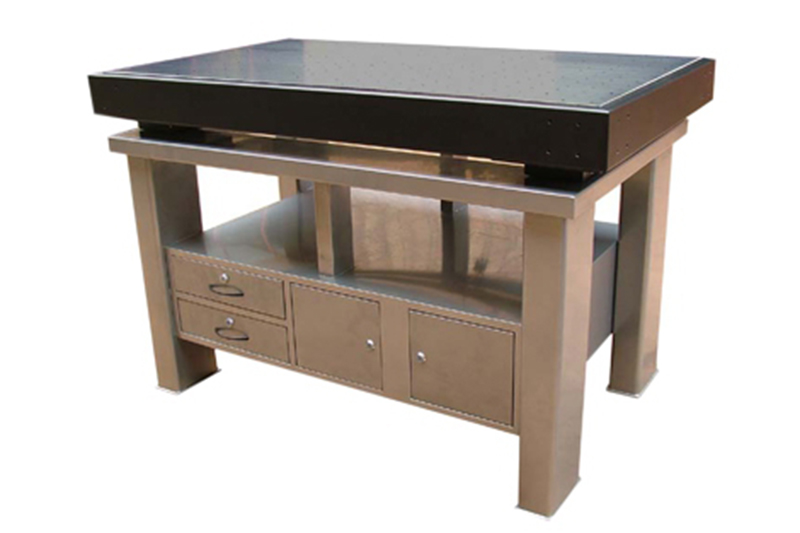

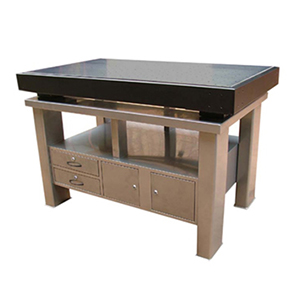

WN02HB Optischer Tisch
Parameter des optischen Tisches WN02HB

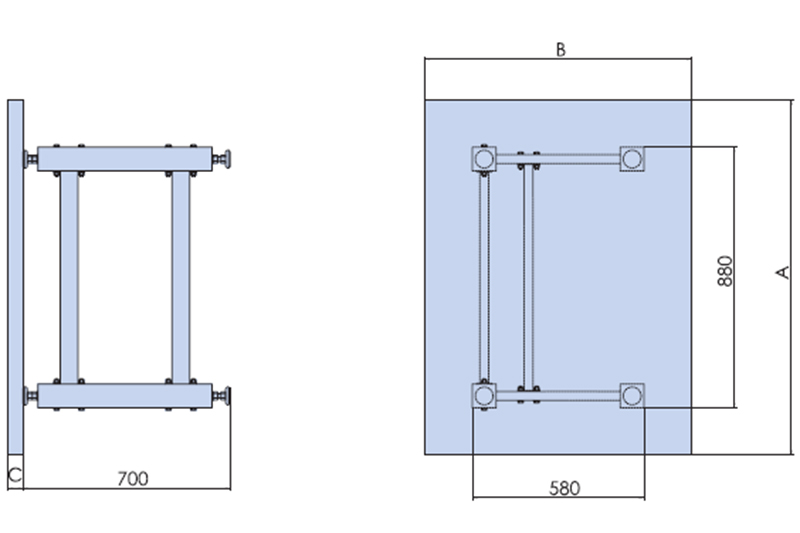

Modell Größe (mm)  Dicke (mm)  Abstand des Lochs (mm)  Durchmesser des Lochs  Parallelität beim Betrieb (mm)
WN02HB1200x800 1200x800 120 50x50 M6 0.1
WN02HB1500x1000 1500x1000 130 50x50 M6 0.2
WN02HB1800x1000 1800x1000 150 50x50 M6 0.3
Eigenschaften des optischen Tisches WN02HB
  • Der Tisch besteht aus dem Edelstahl. Die Oberfläche ist gebürstet. Der Tisch ist verfügt über die Funktion der Vibrationsisolation.
  • Wegen der magnetisierbaren Eigenschaften kann das Produkt mit der magnetischen Basis an jeder Position befestigt werden.
  • Die Gewindelöcher auf der Oberfläche sind M6 und der Lochabstand beträgt 25 mm, so dass das Gerät leicht zu befestigen ist.
  • Wegen der Doppelschichtstruktur und der Wabenunterstützung im Innenraum werden die Starrheit erhöht, das Gewicht reduziert und die Vibrationsfestigkeit verbessert.
  • Flachheit: 0.10-0.30mm/m2
  • Rauheit: 0.8-1.6μm
  • Eigenfrequenz: 2.5-8Hz
  • Amplitude: 1-3μm
