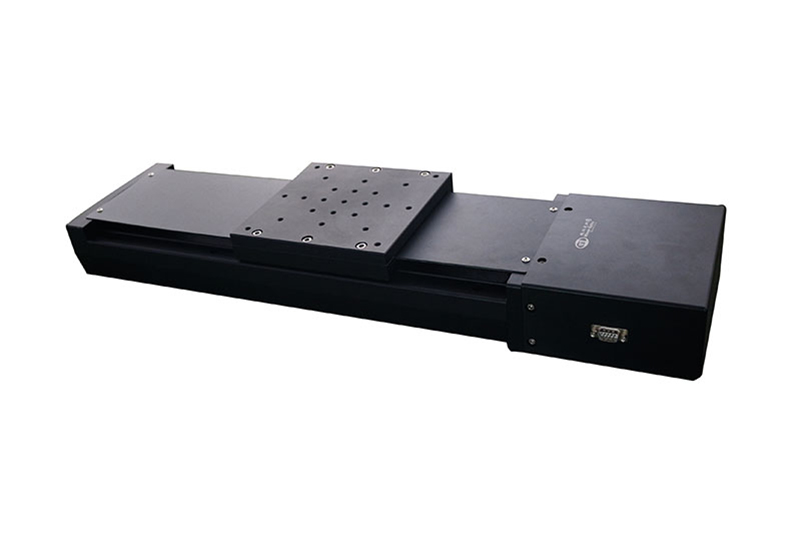

Motorisierte Lineartische WN210TA(50-600)H

Die motorisierten Präzisions-Lineartische WN210TA(50-600)H eignen sich für die elektrisch gesteuerte lineare Verschiebung in der automatischen Verschiebungssteuerung für die wissenschaftlichen Forschungen, die vollautomatischen Mess- und Prüfgeräte, die Industrieautomation und andere Bereiche. Der Tisch hat eine Größe von 179×179mm mit drei Belastungsfähigkeiten (20kg, 30kg und 50kg und einen breiten Stellbereich von 50 mm bis 600 mm.

Parameter
Modell WN210TA50H WN210TA100H WN210TA150H WN210TA200H WN210TA300H WN210TA400H WN210TA500H WN210TA600H
Stellweg
 50 mm 100 mm 150 mm 200 mm 300 mm 400 mm 500 mm 600 mm

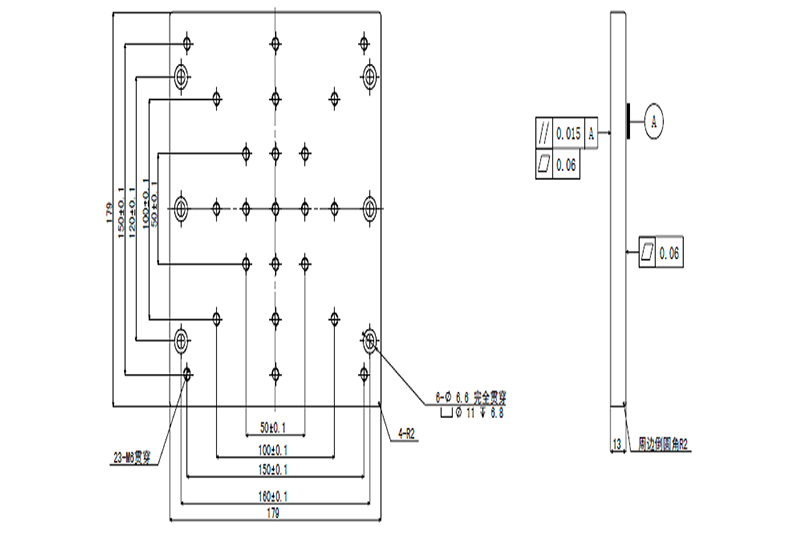

Tischgröße 179×179mm 179×179mm 179×179mm 179×179mm 179×179mm 179×179mm 179×179mm 179×179mm
Schraubentyp Hochpräzisions-Kugelgewinde (Spindelsteigung 4mm) Kugelgewinde (Spindelsteigung 5mm/10mm)
Schrittmotor(1.8°) STP-57D3016
Belastungsfähigkeit 20kg 30kg 50 kg
Gewicht 2.8kg 3.4kg 4.5kg 5.2kg 6.3kg 7.2kg 8.3kg 10.3kg
Auflösung 20μ (ohne Mikroschritt-Steuerung) 1μ (20 Mikroschritt-Steuerung) 25μ/50μ (ohne Mikroschritt-Steuerung) 1.25μ/2.5μ (20 Mikroschritt-Steuerung)
Höchstgeschwindigkeit 40mm/sec 50mm/sec or 100mm/sec
Wiederholgenauigkeit 1μ 2μ
Positionsgenauigkeit 3μ 5μ
Geradheit 3µ 4µ 5µ
Parallelität beim Betrieb 10µ 15µ 20µ
Neigen 25" 50" 60"
Gieren 20" 25" 30"
Umkehrspiel 2µ
Leerlaufen 1µ 2µ
Eigenschaften
  • Geringes Gewicht aus Aluminiumlegierung. Die Oberfläche wurde durch anodische Oxidation geschwärzt.
  • Wegen der hohen Belastungsfähigkeit und hohen Starrheit mit der linearen Gleitführung eignet sich der motorisierte Präzisions-Lineartisch für die industrielle Verarbeitung, das Labor oder andere Orten, die eine hohe Belastung und einen langfristigen und dauerhaften Betrieb erfordern.
  • Hochpräzise Kugelgewinde, hohe Wiederholgenauigkeit und Positionsgenauigkeit, kleines Axialspiel und lange Lebensdauer.
  • Das Produkt ist mit der staubdichten Abdeckung ausgestattet.
  • Die Positionsgenauigkeit wird unter Verwendung des 5-Phasen-Schrittmotors und der geschlossenen Kontrolle erheblich verbessert.
  • Mit der Ausschaltbremse wird die Sicherheit beim Ausschlaten der die Stromversorgung garantiert.
  • Der Hub der Lineartische kann nach den Kundenanforderungen angepasst werden.
Verwandte Namen
  Präzisions-Positioniertisch, motorischer Schlitten, Positioniertisch
