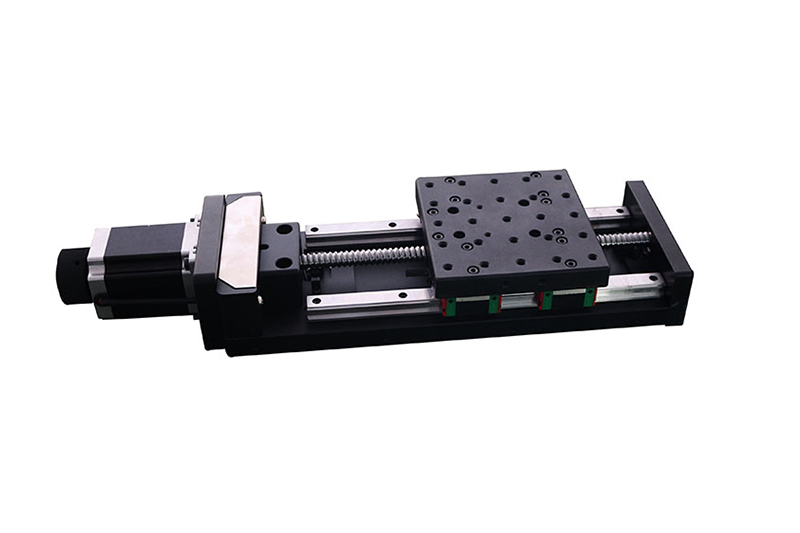

Motorisierte Hochpräzisions-Lineartische WN230TA(50-500)M

Die motorisierten Präzisions-Lineartische WN230TA(50-500)M eignen sich für die Linearverschiebung durch elektrische Kontrolle in der automatischen Verschiebungssteuerung für die wissenschaftlichen Forschungen, die vollautomatischen Mess- und Prüfgeräte, die Industrieautomation und andere Bereiche. Der Tisch hat einen breiten Bewegungsbereich von 50 mm bis 500 mm mit drei Belastungsfähigkeiten (20kg, 30kg und 50kg).

Parameter
Modell WN230TA50M WN230TA100M WN230TA150M WN230TA200M WN230TA300M WN230TA400M WN230TA500M
Stellweg 50 mm 100 mm 150 mm 200 mm 300 mm 400 mm 500 mm

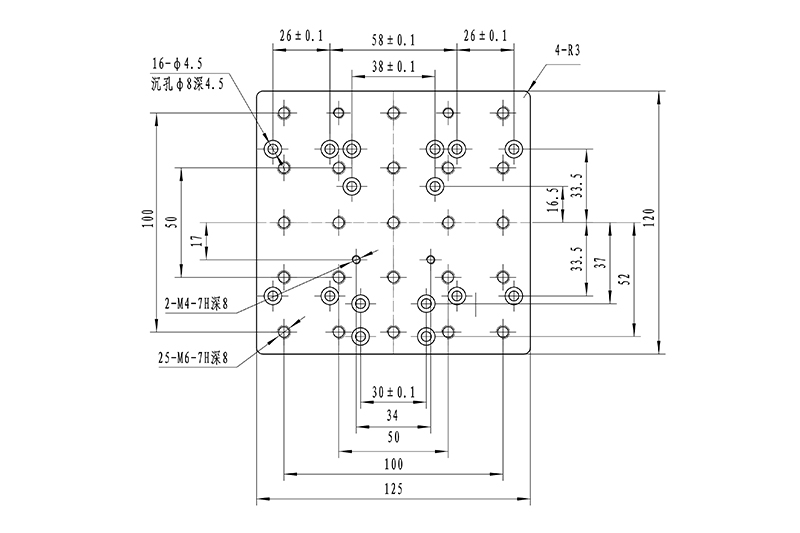

Tischgröße 120×125mm 120×125mm 120×125mm 120×125mm 120×125mm 160×160mm 160×160mm
Schraubentyp Hochpräzisions-Kugelgewinde (Spindelsteigung 4mm) Kugelgewinde (Spindelsteigung 5mm)
Schrittmotor (1.8°)  STP-57BXG152
Belastungsfähigkeit 20 kg 30 kg 50 kg
Gewicht  2.8kg 6kg 6.5kg 7kg 7.5kg 8kg 8.5kg
Auflösung  20μ(ohne Mikroschritt-Steuerung) 1μ(20 Mikroschritt-Steuerung)  25μ (ohne Mikroschritt-Steuerung) 1.25μ (20 Mikroschritt-Steuerung)
Höchstgeschwindigkeit 40mm/sec 50mm/sec
Wiederholgenauigkeit  5μ
Positionsgenauigkeit  8μ
Geradheit  5µ 6µ 8µ
Parallelität beim Betrieb  10µ 15µ 20µ
Neigen 25″ 50″ 60″
Gieren  20″ 25″ 30″
Umkehrspiel 2µ
Leerlaufen  3µ 5µ

Eigenschaften
  • Wegen des geringen Gewichts aus Aluminiumlegierung und der durch anodische Oxidation geschwärzten Oberfläche eignet sich das Produkt für durch die niedrige Vakuumumgebung.
  • Hochpräzise Kugelgewinde, hohe Wiederholgenauigkeit und Positionsgenauigkeit, kleines Axialspiel und lange Lebensdauer.
  • Wegen der stabilen und hohen Belastungsfähigkeit mit präziser Linearführung eignet sich das Produkt für die Einzelachslasten oder die Kombinationen von mehr Achsen.
  • Mit den günstigen Zusammenbau der Grundplatte und der Führung werden das Neigen und Gieren der motorisierten Lineartische reduziert, um die Geradheit und die Parallelität beim Betrieb effektiv zu verbessern.
  • Die hohe Geschwindigkeit und Belastung wird unter Verwendung des 5-Phasen-Schrittmotors und der geschlossenen Kontrolle der linearen Skala erreicht.
  • Die staubdichte Abdeckung und die Ausschaltbremse können für die motorisierten Tische hinzugefügt werden
Verwandte Namen
  Präzisions-Positioniertisch, motorischer Tisch, Positioniertisch
