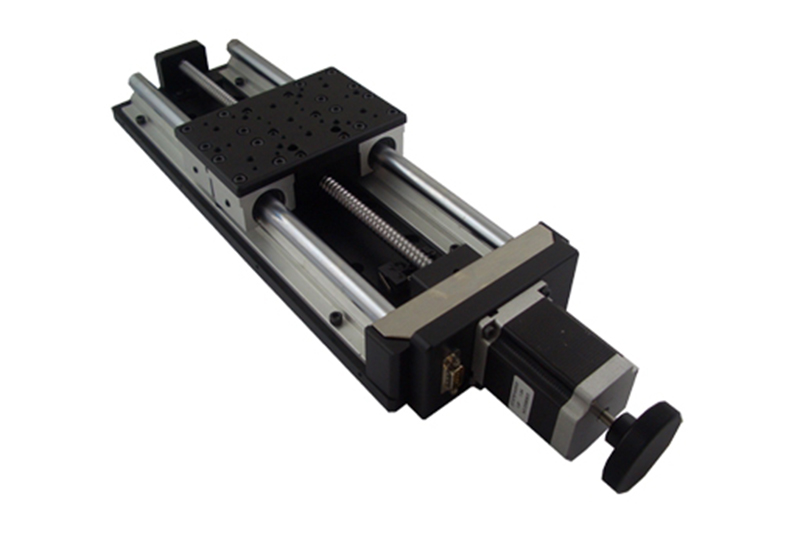

Präzisions-Lineartische WN240TA

Die motorisierten Präzisions-Lineartische WN240TA(50-500)L werden auch als die motorisierten Verschiebetische betrachtet und eignen sich für die Linearverschiebung durch elektrische Kontrolle in der automatischen Verschiebungssteuerung für die wissenschaftlichen Forschungen, die vollautomatischen Mess- und Prüfgeräte, die Industrieautomation und andere Bereiche. Das Produkt hat einen breiten Bewegungsbereich von 50mm bis 500mm mit einer Belastungsfähigkeiten von 30kg.

Parameter
Modell  WN240TA50L WN240TA100L WN240TA150L WN240TA200L WN240TA300L WN240TA400L WN240TA500L
Stellweg 50 mm 100 mm 150 mm 200 mm 300 mm 400 mm 500 mm

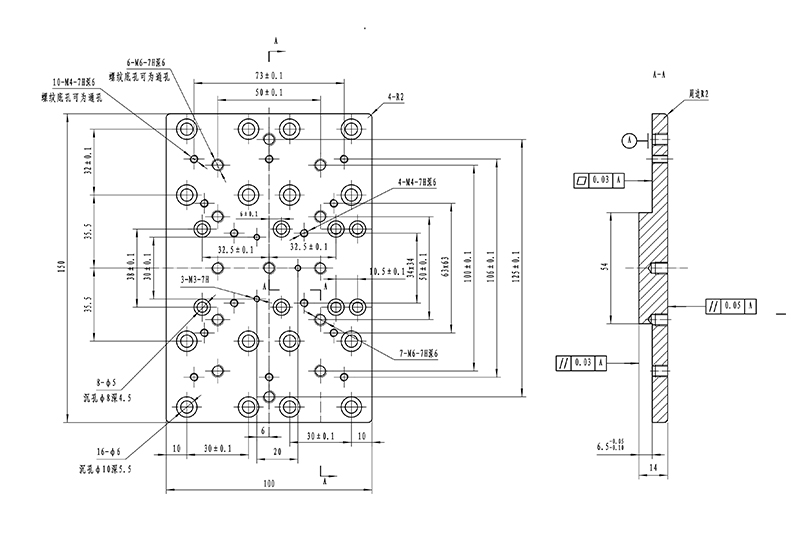

Tischgröße 150×100mm 150×100mm 150×100mm 150×100mm 150×100mm 150×100mm 160×130mm
Schraubentyp Kugelgewinde (Spindelsteigung von 4mm) Kugelgewinde (Spindelsteigung von 5mm)
Schrittmotor (1.8°)  STP-57D3016 SST59D3300
Belastungsfähigkeit 30kg
Gewicht  3.8kg 4kg 4.5kg 4.8kg 5.5kg 6.8kg 7.2kg
Auflösung  20μ (ohne Mikroschritt-Steuerung) 1μ (20 Mikroschritt-Steuerung)  25μ (ohne Mikroschritt-Steuerung) 1.25μ (20 Mikroschritt-Steuerung)
Höchstgeschwindigkeit 40mm/sec 50mm/sec
Wiederholgenauigkeit 5μ
Positionsgenauigkeit 8μ
Geradheit 10µ 30µ 60µ
Parallelität beim Betrieb  10µ 15µ 20µ
Neigen 80″ 80″ 80″
Gieren  60″ 60″ 60″
Umkehrspiel 2µ
Leerlaufen  3µ 5µ
Eigenschaften
  • Wegen des geringen Gewichts aus Aluminiumlegierung und der durch anodische Oxidation geschwärzten Oberfläche eignet sich das Produkt für durch die niedrige Vakuumumgebung.
  • Mit der Führung eines Linearlagers verfügt das Produkt über höhere Belastung, bessere Stabilität und stabileren Betrieb.
  • Mit der hochwertigen und flexiblen Kupplung von dem Schrittmotor und der Kugelgewinde werden die Exzentrizität beseitigt sowie die Exzentrizitätsstörung und der Lärm stark reduziert.
  • Der Null- und Endschalter wird an beiden Enden zur genauen Positionierung und zum Produktschutz zusammengebaut.
  • Die Positionsgenauigkeit wird unter Verwendung des Servomotors und der linearen Skala erheblich verbessert.
  • Die staubdichte Abdeckung und die Ausschaltbremse können für die Präzisions-Lineartischehinzugefügt werden.
Verwandte Namen
Präzisions-Positioniertische, motorisierter Tisch, Positioniertische
