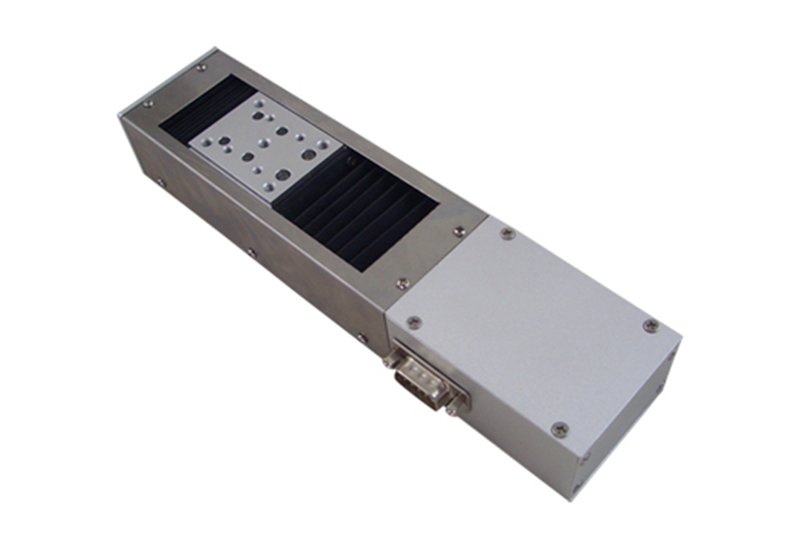

Kompakte motorisierte Lineartische WN150TA

Die motorisierten Präzisions-Lineartische WN150TA(15-50) eignen sich für die Linearverschiebung durch elektrische Kontrolle in der automatischen Verschiebungssteuerung für die wissenschaftlichen Forschungen, die vollautomatischen Mess- und Prüfgeräte, die Industrieautomation und andere Bereiche. Das Produkt hat eine kleine Tischgröße von 45×34mm und geringes Gewicht. Es ist geeignet für die Situation mit niedriger Geschwindigkeit und niedriger Last.

Parameter
Modell WN150TA15H WN150TA30H WN150TA50H
Stellweg 15 mm 30 mm 50 mm
Tischgröße 45×34mm 45×34mm 45×34mm
Schraubentyp  Erdungsschraube (Spindelsteigung von 0,5 mm)
Schrittmotor (1.8°)  28STH30-0604A
Belastungsfähigkeit 5kg
Gewicht  2.2kg 2.75kg 3kg
Auflösung  2.5μ (ohne Mikroschritt-Steuerung) 0.125μ (20 Mikroschritt-Steuerung) 5μ (ohne Mikroschritt-Steuerung) 0.25μ (20 Mikroschritt-Steuerung)
Höchstgeschwindigkeit 5mm /sec 10mm /sec
Wiederholgenauigkeit 2μ 2.5μ
Positionsgenauigkeit 8μ
Geradheit 5µ 8µ
Parallelität beim Betrieb  10µ 15µ
Neigen 25″
Gieren 20″
Umkehrspiel 1µ
Leerlaufen  1µ
Eigenschaften
  • Das Produkt besteht aus Aluminiumlegierung. Die Oberfläche wird durch anodische Oxidation geschwärzt. Es hat lange Lebensdauer.
  • Das Produkt ist mit einem Standard-Schrittmotor und einer RS232-Schnittstelle ausgestattet. Die Bewegungssteuerung, WNSC Serie, die von BJWN unabhängig entwickelt wurde, kann die automatische Bewegungs- und Positionierungssteuerung ermöglichen.
  • Eine hohe Auflösung wird wegen des hochwertigen und präzisen Antriebs durch die runde Gewindespindel, der kleinen Führung, der gleichen Mikroschritte erreicht.
  • Die Auflösung der Erdleitspindel kann durch die Beseitigung der Spielmuttern minimiert werden.
  • Die Kreuzrollenführung ist stabil und seitlich für die Vorspannkraft der Führung und Spielfreiheit einstellbar. Sie kann für die mehrdimensionale Kombination verwendet werden.
  • Die Aufstellung und Gieren der motorisierten Tische werden durch die Erdungsgrundplatte und die vernünftige Montageführung erheblich reduziert, um die Geradheit und die Parallelität beim Betrieb wirksam zu verbessern.
  • Der Schrittmotor und die Erdspindel werden hochwertig und flexibel zur Antriebssynchronisation verbunden, um die Exzentrizität zu beseitigen und die Exzentrizitätsstörungen und den Lärm zu reduzieren.
  • Der Null- und Endschalter wird an beiden Enden zur genauen Positionierung und zum Produktschutz zusammengebaut.
  • Die Basis hat die Gewindebohrung und die Durchgangsbohrung mit Standardraum zur einfachen Installation und Befestigung.
  • Der maßgeschneiderte Zusammenbau von Servomotor und Linearwaage steht zur Verfügung.
