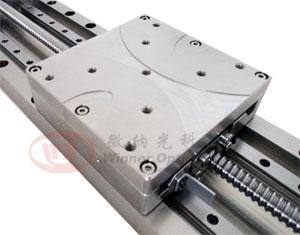

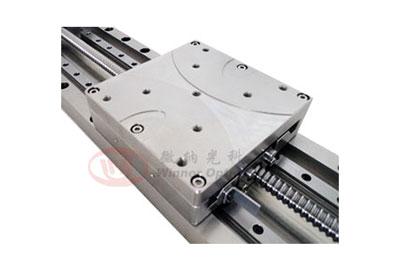

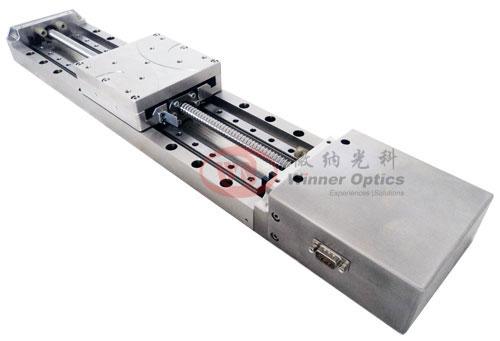

Motorisierter Lineartisch WN220TA(50-300)S-G

Die motorisierten Lineartische WN220TA (50-300) S-G stehen in 4 Modellen zur Auswahl. Der Hubbereich beträgt zwischen 50 mm und 300 mm. Der Hauptkörper besteht aus Edelstahl. Wegen des Schrittmotors und der Kugelgewinde u eignet sich der Lineartisch ideal für die industrielle Bearbeitung, Labor, usw.

Eigenschaften
  • Wegen der hohen Belastungsfähigkeit und hohen Starrheit mit der importierten Kugelgewinde und linearen Gleitführung eignet sich der motorisierte Lineartisch für die industrielle Bearbeitung, das Labor oder andere Orten, die eine hohe Belastung erfordern
  • Der Hauptkörper besteht aus Edelstahl, damit der motorisierte Lineartisch schwerer, stabiler sowie temperatur- und feuchtigkeitsbeständig ist.
  • Die Positionsgenauigkeit wird unter Verwendung des 5-Phasen-Schrittmotors und der geschlossenen Kontrolle erheblich verbessert.

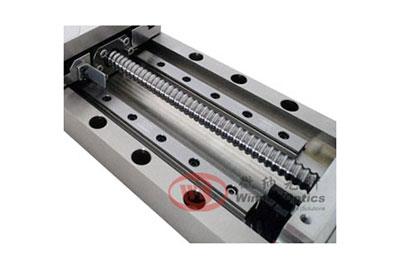

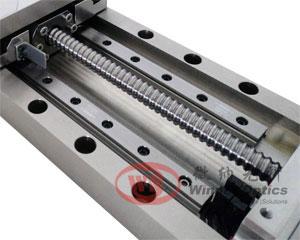

  • Hochpräzise Kugelgewinde, hohe Wiederholgenauigkeit und Positionsgenauigkeit, kleines Axialspiel und lange Lebensdauer. Das Produkt ist auch mit der staubdichten Abdeckung ausgestattet.

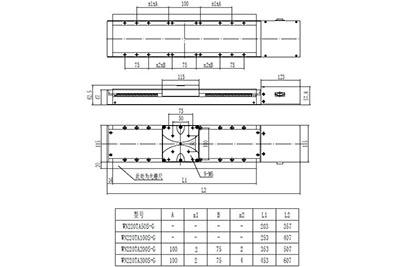

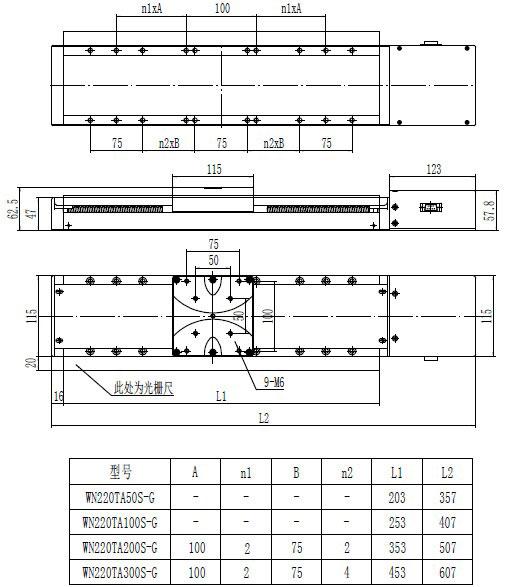

Modell WN220TA50S-G WN220TA100S-G WN220TA200S-G WN220TA300S-G
Struktur Stellweg 50mm 100mm 200mm 300mm
Tischgröße 115×115mm 115×115mm 115×115mm 115×115mm
Schraubentyp Hochpräzisions-Kugelgewinde (Führung 5mm)
Führungsschiene lineare Hochpräzisions-Gleitführung
Schrittmotor (0.72°) 5-Phasen-Schrittmotor
Material Edelstahl
Oberfläche 30 kg
Belastungsfähigkeit 8kg 10kg 12kg 13kg
Genauigkeit Auflösung 10μ(Ohne Mikroschritt-Steuerung)
0.5μ(20 Mikroschritt-Steuerung)
Höchstgeschwindigkeit 25mm/sec
Wiederholgenauigkeit ＜1μ
Geradheit 8μ 10μ 15μ
Parallelität beim Betrieb 15μ 20μ 25μ
Zubehöre Renishaw-Gittermaßstab mit einer Auflösung von 0,1μ
