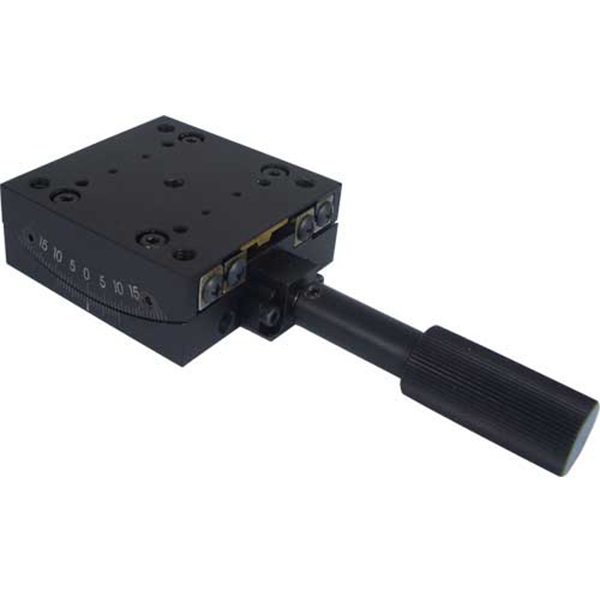

Manuelles Präzisions-Gonimeter WN04GM15

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

Die Präzisions-Gonimeter WN04GM15 können die manuelle Rotationsverschiebung in der wissenschaftlichen Forschung, der automatischen Messung und Prüfung sowie der industriellen Automatisierung bieten.

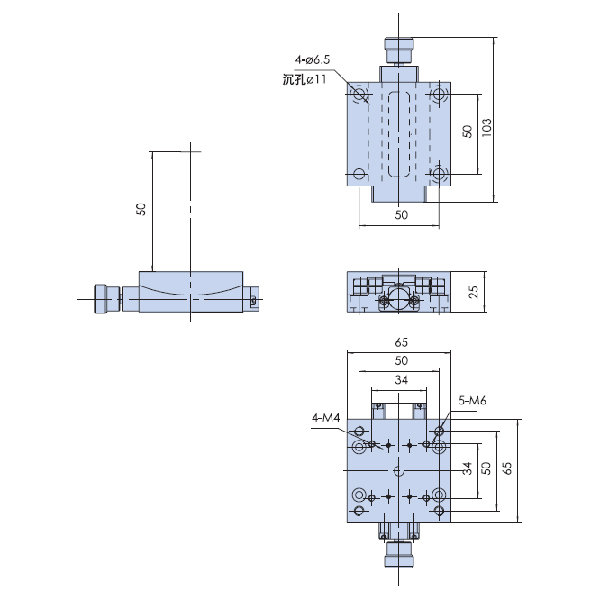

Spezifikationen

Modell

Tischgröße

Winkelbereich

Höhe des Rotationszentrums

Abweichung des Rotationszentrums

Betriebsposition

Kleinste Skala

Minimumer Ablesewert

Minimale inkrementelle Bewegung

Gieren

Neigen

Belastungsfähigkeit

Gewicht

WN04GM15

65mm×65mm

±15°

50mm

φ0.05 mm

Mittenantrieb

1°

6′

(als Referenz)3″/10 wenn unterteilt

80″

60″

10kg

0.52kg

Eigenschaften

Das Produkt verfügt über eine Duraluminiumstruktur zum geringen Gewicht. Die Oberfläche wird schwarz eloxiert.
Unter Verwendung der V-förmigen Schleifführung und der Kugellagerführung verfügt das Goniometer über höhere Präzision und große Belastungsfähigkeit.
Der Schnecken- und Zahnradantrieb wird verwendet, was zur ruhigen Bewegung und hohen Präzision führt.
Der Tisch hat eine gute Stabilität und eine hohe Genauigkeit beim Wackeln und Neigen.
Zwei Tische können mit der Achse um den gleichen Mittelpunkt zusammen verwendet werden, so dass die orthogonale zweiachsige konzentrische Drehung eingestellt werden kann.
Mit dem verriegelten Drehknopf sind die Präzisions-Gonimeter sicher und zuverlässig.
Die Gonimeter sind mit den Befestigungslöcher vom Standardabstand horizontalausgestattet, so dass sie mit anderen Tischserien kombiniert werden können, um die mehrachsigen Positioniertische zu bilden.

Verwandte Namen
Positioniertische, Präzisions-Tische, Manuelle Tische
