Kinematische Optikhalter

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

Der kinematische Optikhalter kann für die Laserbearbeitung, die optischen Forschungen und die automatische Messung und Prüfung sowie andere Orten, wo der Strahlteilerspiegel zusammengebaut werden muss, verwendet werden.

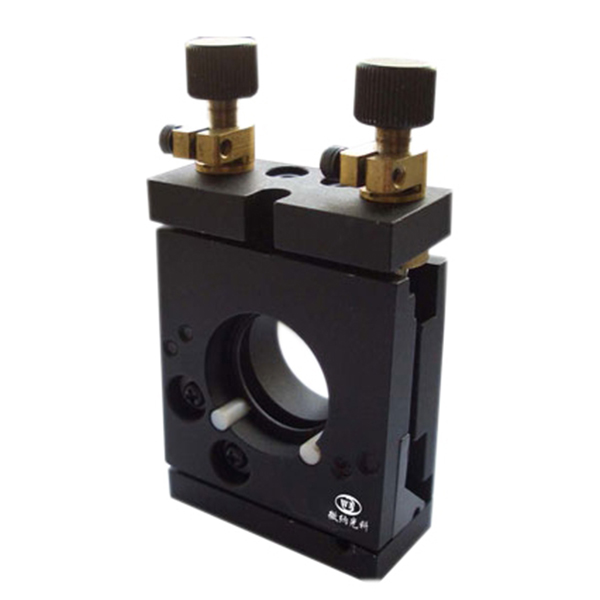

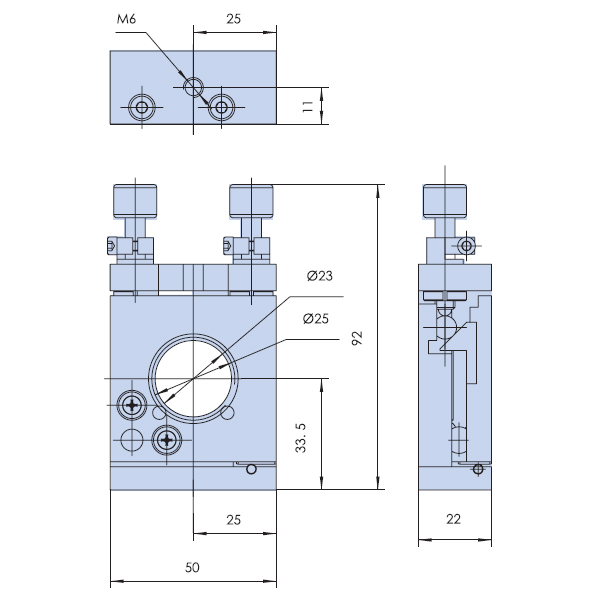

WN071KM(12.7-38.1) Kinematische Optikhalter

Eigenschaften

Unter Verwendung der Stahlkugel und des Keilantriebsmechanismus kann die Neigungseinstellung entlang der optischen Achse in die Richtung senkrecht zur optischen Achse verändert werden.
Der Lichtweg wird wegen des speziellen Betriebsmodus nicht beschattet.
Das abschließbaer Schraubenpaar kann an den geeigneten Orten fixiert werden.
Durchmesser: 12.7-38.1mm ist verfügbar

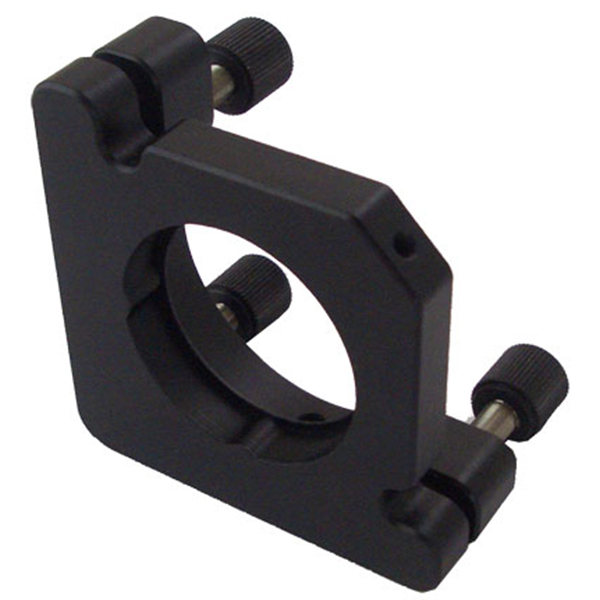

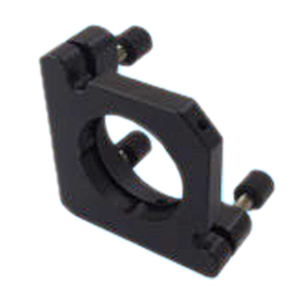

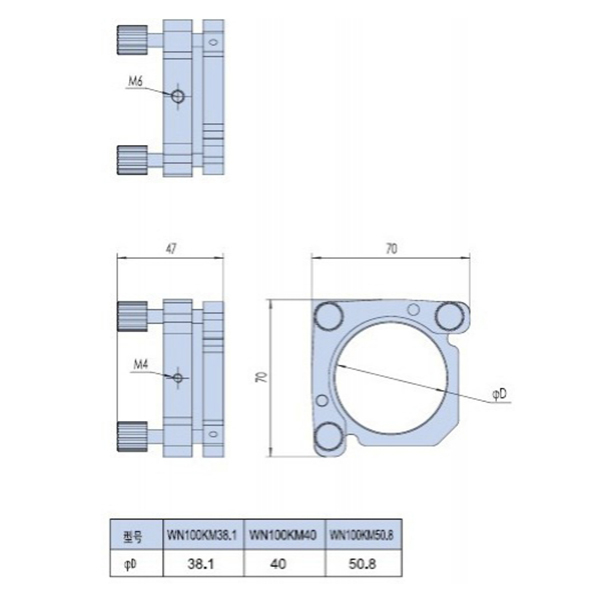

WN100KM(38.1-50.8) Kinematische Optikhalter

Eigenschaften

Durchmesser: 38.1-50.8mm ist verfügbar.
Die Lockerung des Spiegelhalters wegen Vibrationen kann durch die abschließbare Feineinstellschraube M6x0,25 vermieden.
Die Feder mit hoher Leistungsspannung hat die gleichmäßige Rückstellkraft und die reduzierte Belastung.
Die Befestigungslöcher in 2 Richtungen eignen sich für unterschiedliche Lichtwege.

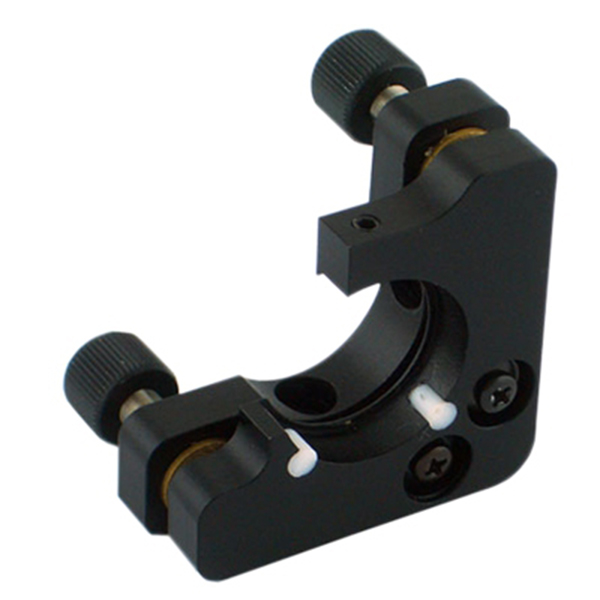

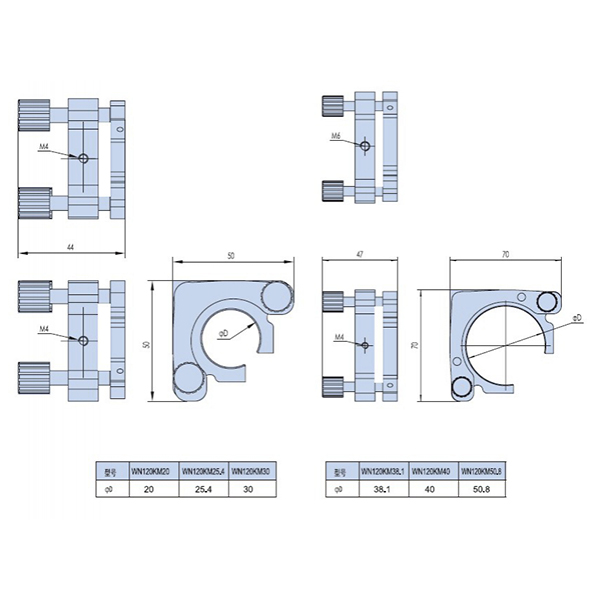

WN120KM(20-50.8) Kinematische Optikhalter

Eigenschaften

Durchmesser: 20-50.8mm ist verfügbar.
Die Lockerung des Spiegelhalters wegen Vibrationen kann durch die abschließbare Feineinstellschraube M6x0,25 vermieden.
Die Feder mit hoher Leistungsspannung hat die gleichmäßige Rückstellkraft und die reduzierte Belastung.
Die Befestigungslöcher in 2 Richtungen eignen sich für unterschiedliche Lichtwege.

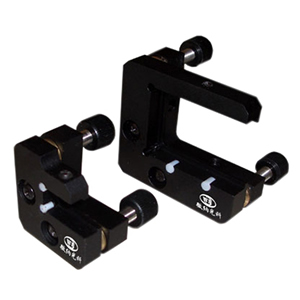

WN130KM Kinematische Optikhalter

Spezifikation

Modell	WN130KM10	WN130KM15	WN130KM30	WN130KM45	WN130KM50
A	10 mm	15 mm	30 mm	45 mm	50 mm
B	15 mm	25 mm	45 mm	60 mm	75 mm
C	20.5 mm	23 mm	30.5 mm	38 mm	40.5 mm
D	23 mm	28 mm	38 mm	45.5 mm	53 mm

Eigenschaften

Die Lockerung des Spiegelhalters wegen Vibrationen kann durch die abschließbare Feineinstellschraube M6x0,25 vermieden.
Die Tellerfeder kehrt mit der einstellbaren Rückstellkraft zurück.
Der Befestigungssitz mit Öffnung sorgt für einfache Ausrichtung.
Die Linse kann für die Gehäuseoptik verwendet werden und dann an dem Spiegelhalter befestigt werden.
Die Optik kann durch die Dichtung von Teflon effektiv geschützt werden.
Die Befestigungslöcher in 2 Richtungen eignen sich für unterschiedliche optische Wege optical path.

Verwandte Namen
Optikhalter, Positionierhalterung, optischer Spiegelhalter
