Kardanische Spiegelhalter

Dieses Produkt wurde eingestellt und aus unseren Regalen entfernt.

Der kardanische Optikhalter kann für die Laserbearbeitung, die optischen Forschungen und die automatischen Messung und Prüfung sowie an anderen Orten, wo die frei drehbaren Optikhalter erforderlich sind, verwendet werden.

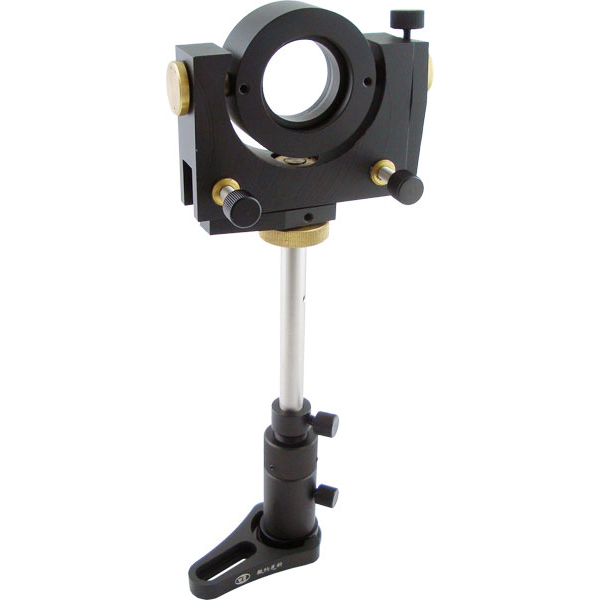

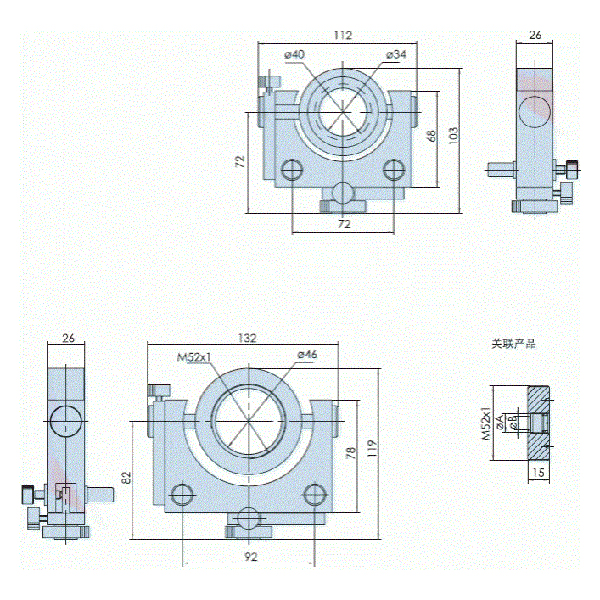

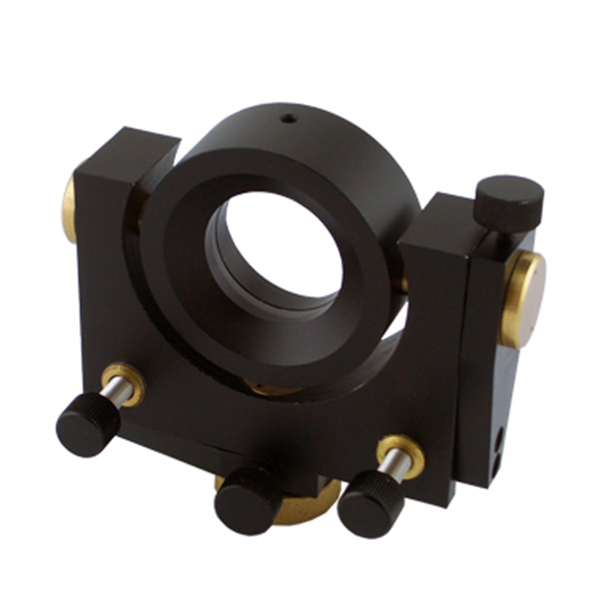

WN01WX(40-50) Kardanische Optikhalter
Spezifikation
Modell WN01WX40 WN01WX50
Einstellungsbereich Grobeinstellung 360° 360°
Feineinstellung ±3° ±3°
A 40 mm M52x1
B 34 mm 46 mm
Gewicht 0.6 kg 0.7 kg
Eigenschaften
  • Zwei Rotationsachsen sind orthogonal und koplanar, was zum ständigen optischen Weg führt.
  • Durch die verschließbare Feineinstellungsschraube M6x0,25 wird die Lockerung Spiegelhalter wegen Vibration erheblich vermieden.
  • Grobeinstellung und ± 3 ° Feineinstellung

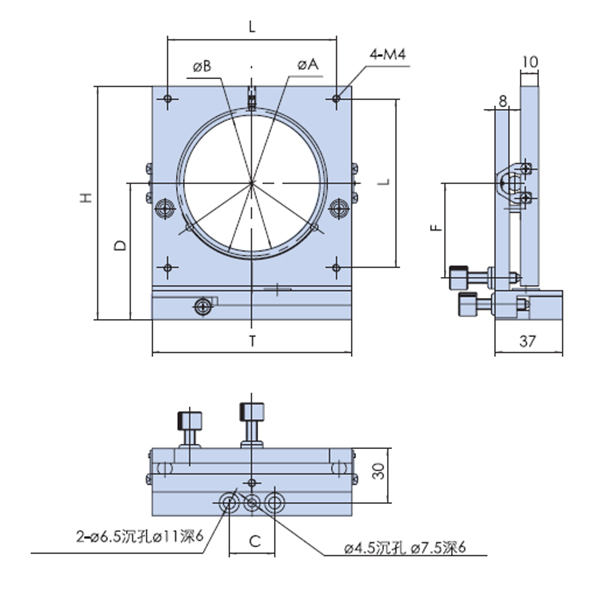

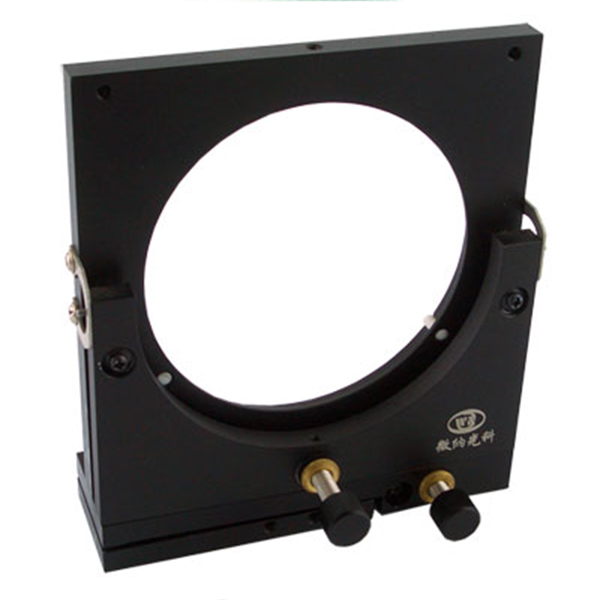

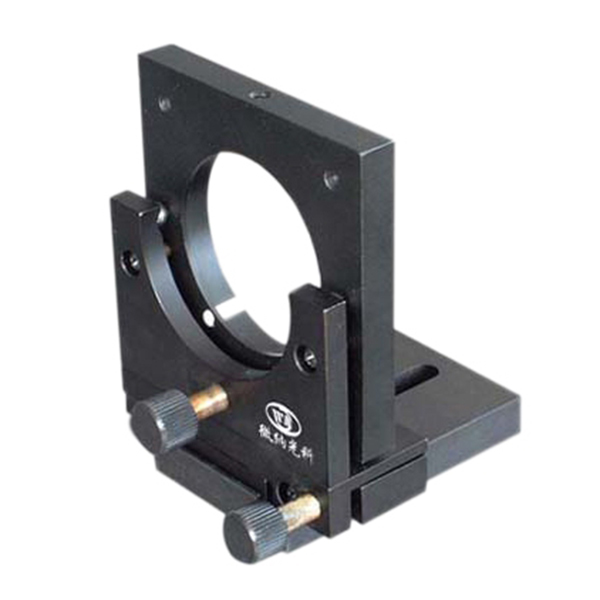

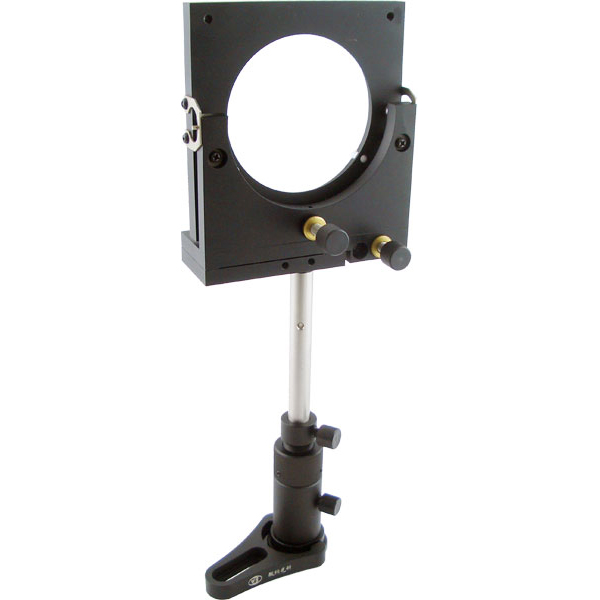

WN02WX(50-106) Kardanische Optikhalter
Spezifikation
Modell WN02WX50 WN02WX80 WN02WX100 WN02WX102 WN02WX106
A 50 mm 80 mm 100 mm 102 mm 106 mm
B 48 mm 75 mm 95 mm 97 mm 107 mm
C
25 mm 25 mm 50 mm 50 mm
D 60 mm 75 mm 85 mm 86 mm 86 mm
L 57 mm 93 mm 113 mm 90 mm 84 mm
H 102 mm 128.5 mm 146.5 mm 151.5 mm 151.5 mm
T 84 mm 110 mm 130 mm 132 mm 132 mm
Bewegungsbereich ±5°
Gewicht 0.25 kg
Eigenschaften
  • Durch die verschließbare Feineinstellungsschraube M6x0,25 wird die Lockerung Spiegelhalter wegen Vibration erheblich vermieden.
  • Die Tellerfeder kehrt mit der einstellbaren Rückstellkraft zurück.
  • Die Linse kann durch die Dichtung von Teflon effektiv geschützt werden.
  • Zwei Rotationsachsen sind orthogonal und koplanar, was zum ständigen optischen Weg führt.
