Kantenloser Spiegelhalter

Der kantenlose Spiegelhalter verfügt über eine hervorragende Stabilität und ist kantenlos gestaltet. Der Spiegelhalter ist mit dem abnehmbaren und abschließbaren Regler ausgestatte.
Wir bieten zwei Arten der kantenlosen Spiegelhaltern: WN120KM (20-50,8) und WN130KM. Sie werden durch eine M6x0,25 Schrägschraube eingestellt, um sich an verschiedene optische Richtungen anzupassen.

WN120KM(20-50.8) Kantenloser Spiegelhalter

Eigenschaften
  • Durchmesser: 38,1-50,8 mm.
  • Das Produkt wird durch eine M6x0,25 Schrägschraube eingestellt. Die Auflösung wegen Vibrationen kann weitgehend vermieden werden.
  • Der Hochleistungs-Zugfeder kehrt mit gleichmäßiger Rückstellkraft und verringerter Spannung zurück.
  • Die Montagelöcher in 2 Richtungen eignen sich für unterschiedliche Strahlengänge.

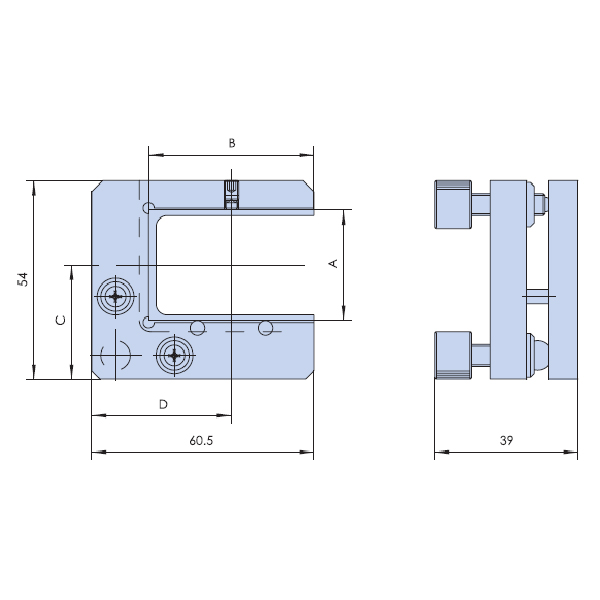

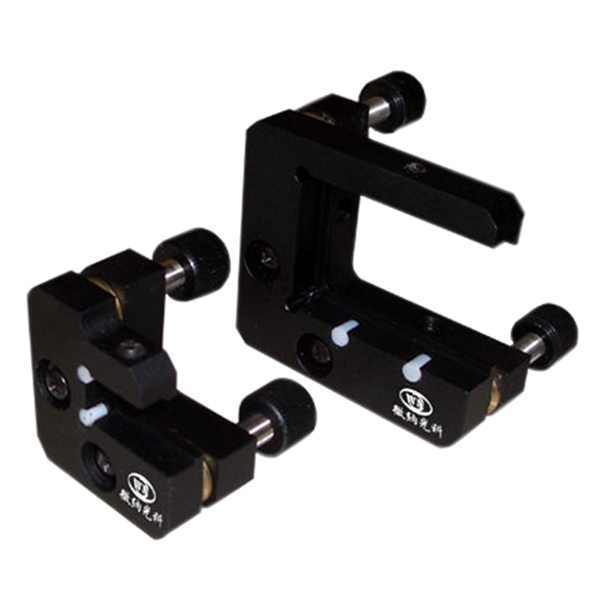

WN130KM Kantenloser Spiegelhalter

Spezifikation
Modell WN130KM10 WN130KM15 WN130KM30 WN130KM45 WN130KM50
A 10 mm 15 mm 30 mm 45 mm 50 mm
B 15 mm 25 mm 45 mm 60 mm 75 mm
C 20.5 mm 23 mm 30.5 mm 38 mm 40.5 mm
D 23 mm 28 mm 38 mm 45.5 mm 53 mm
Eigenschaften
  • Die Lockerung des Spiegelhalters wegen Vibrationen kann durch die abschließbare Feineinstellschraube M6x0,25 vermieden.
  • Die Tellerfeder kehrt mit der einstellbaren Rückstellkraft zurück.
  • Der Befestigungssitz mit Öffnung sorgt für einfache Ausrichtung.
  • Die Linse kann für die Gehäuseoptik verwendet werden und dann an dem Spiegelhalter befestigt werden.
  • Die Optik kann durch die Dichtung von Teflon effektiv geschützt werden.
  • Die Befestigungslöcher in 2 Richtungen eignen sich für unterschiedliche optische Wege optical path.
