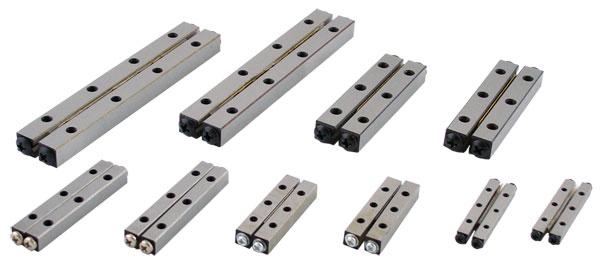

Optische Schienen mit Kreuzrollenlager

Wir bieten Ihnen die optischen Schienen mit präzisen Kreuzrollenlagern und verschiedenen Größen. Die Schienen eignen sich für die Tische mit unterschiedlichen Bewegungsbereichen und Belastungsfähigkeiten. Die Länge beträgt 20 mm - 200 mm. Die Lager verfügen über hohe Präzision, hohe Belastungsfähigkeit und Stabilität sowie gute Linearität und Fahrparallelität. Wählen Sie bitte aus!


WN02ORV1

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G A C DW M D h T Da R g p z C1 C01
WN02ORV1-20 12 8.5 4 20 1*10 5 3.9 1.8 1.5 1.65 3 1.4 1.5 1.5 14 2 2..5 5 0.108 0.12
WN02ORV1-30 22 30 2*10 9 7
WN02ORV1-40 27 40 3*10 26.5 10
WN02ORV1-50 32 50 4*10 34 13
WN02ORV1-60 37 60 5*10 41.5 16
WN02ORV1-70 42 70 6*10 49 19
WN02ORV1-80 52 80 7*10 54 21

WN02ORV2

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G B C DW M D h T Da R g p z C1 C01
WN02ORV2-30 18 12 5.6 30 1*15 7.5 6 2.5 2 2.55 4.4 2 2 2 21 2.5 4 5 0.2 0.26
WN02ORV2-45 24 45 2*15 33 8
WN02ORV2-60 30 60 3*15 45 11
WN02ORV2-75 44 75 4*15 53 13
WN02ORV2-90 50 90 5*15 65 16
WN02ORV2-105 64 105 6*15 73 18
WN02ORV2-120 70 120 7*15 85 21
WN02ORV2-135 84 135 8*15 93 23
WN02ORV2-150 90 150 9*15 105 26
WN02ORV2-165 96 165 10*15 117 29
WN02ORV2-180 102 180 11*15 129 32

WN02ORV3

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G B C DW M D h T Da R g p z C1 C01
WN02ORV3-50 28 18 8.3 50 1*25 12.5 8 3.5 3 3.3 6 3.1 2.5 3 36 3 5 7 0.28 0.38
WN02ORV3-75 48 75 2*25 51 10
WN02ORV3-100 58 100 3*25 71 14
WN02ORV3-125 78 125 4*25 86 17
WN02ORV3-150 88 150 5*25 106 21
WN02ORV3-175 108 175 6*25 121 24
WN02ORV3-200 118 200 7*25 141 38
WN02ORV3-225 138 225 8*25 156 31
WN02ORV3-250 148 250 9*25 176 35
WN02ORV3-275 168 275 10*25 191 38
WN02ORV3-300 178 300 11*25 211 42

WN02ORV4

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV4-80 58 22 10.2 80 1*40 20 11 4.5 4.3 8 4.2 2.5 4 51 4.5 7 7 0.64 0.78
WN02ORV4-120 82 120 2*40 79 11
WN02ORV4-106 106 106 3*40 107 15
WN02ORV4-200 130 200 4*40 135 19
WN02ORV4-240 154 240 5*40 163 23
WN02ORV4-280 178 280 6*40 191 27
WN02ORV4-320 202 320 7*40 219 31
WN02ORV4-360 226 360 8*40 247 35
WN02ORV4-400 250 400 9*40 275 39
WN02ORV4-440 274 440 10*40 303 43
WN02ORV4-480 298 480 11*40 331 47

WN02ORV6

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV6-100 56 30 14.5 100 1*50 25 15 6 5.2 9.5 5.2 3 6 72 6 10 7 1.72 1.94
WN02ORV6-150 96 150 2*50 102 10
WN02ORV6-200 136 200 3*50 132 13
WN02ORV6-250 156 250 4*50 172 17
WN02ORV6-300 196 300 5*50 202 20
WN02ORV6-350 216 350 6*50 242 24
WN02ORV6-400 256 400 7*50 272 27
WN02ORV6-450 276 450 8*50 312 31
WN02ORV6-500 316 500 9*50 342 34
WN02ORV6-550 336 550 10*50 382 38
WN02ORV6-600 376 600 11*50 412 41

WN02ORV9

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV9-200 118 40 19.2 200 1*100 50 20 8 6.8 10.5 6.2 4 9 141 7.5 14 10 4.32 4.4
WN02ORV9-300 178 300 2*100 211 15
WN02ORV9-400 238 400 3*100 281 20
WN02ORV9-500 298 500 4*100 351 25
WN02ORV9-600 358 600 5*100 421 30
WN02ORV9-700 418 700 6*100 491 35
WN02ORV9-800 478 800 7*100 561 40
WN02ORV9-900 538 900 8*100 631 45
WN02ORV9-1000 598 1000 9*100 701 50

WN02ORV12

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G B C M D h T Da R g p z C1 C01
WN02ORV12-200 110 58 28 200 1*100 50 28 12 8.5 14 8.2 5 12 145 12.5 20 7 7.26 7.68
WN02ORV12-300 190 300 2*100 205 10
WN02ORV12-400 230 400 3*100 285 14
WN02ORV12-500 310 500 4*100 345 17
WN02ORV12-600 350 600 5*100 425 21
WN02ORV12-700 430 700 6*100 485 24
WN02ORV12-800 470 800 7*100 565 28
WN02ORV12-900 550 900 8*100 625 31
WN02ORV12-1000 630 1000 9*100 685 34

WN02ORV15

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G B C DW M D h T Da R g p z C1 C01
WN02ORV15-300 190 71 36 200 1*100 50 34.4 14 1.5 10.5 17.5 10 6 15 205 15 25 8 11.22 12.36
WN02ORV15-400 240 300 2*100 280 11
WN02ORV15-500 340 400 3*100 330 13
WN02ORV15-600 390 500 4*100 405 16
WN02ORV15-700 440 600 5*100 480 19
WN02ORV15-800 490 700 6*100 555 22
WN02ORV15-900 540 800 7*100 630 25
WN02ORV15-1000 640 900 8*100 680 27

WN02ORV18

Modell\Parameter Maximaler Bewegungsbereich Hauptgröße Tragfähigkeit（Kn）
Gruppierungsgröße Montagegröße Anzahl der Rollen
E A L n*F G A C DW M D h T Da R g p z C1 C01
WN02ORV18-300 228 83 40 200 1*100 50 40.2 18 1.5 12.5 20 12.2 6 18 186 18 30 6 11.22 12.36
WN02ORV18-400 248 300 2*100 276 9
WN02ORV18-500 328 400 3*100 336 11
WN02ORV18-600 408 500 4*100 396 13
WN02ORV18-700 428 600 5*100 486 16
WN02ORV18-800 508 700 6*100 546 18
WN02ORV18-900 588 800 7*100 606 20
WN02ORV18-1000 608 900 8*100 696 23
