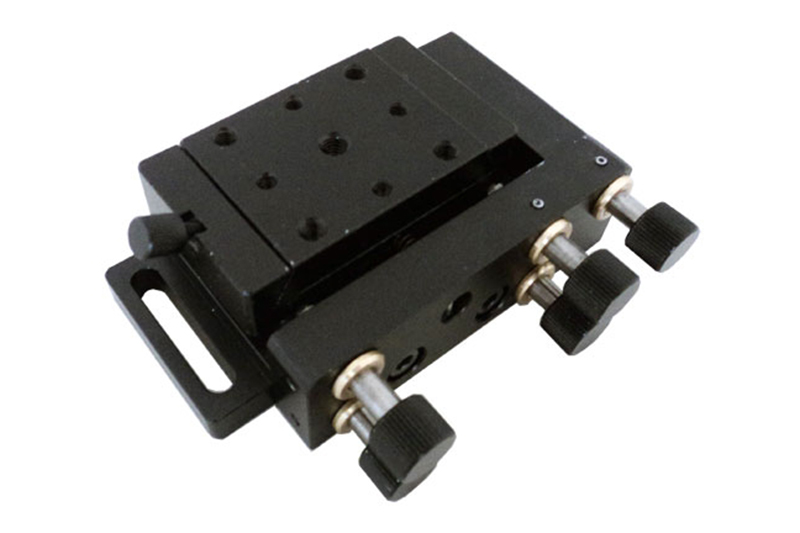

Integrierter Lineartisch mit niedriger Bauhöhe WN502WML

Der integrierte Lineartisch mit niedrigem Bauhöhe kann eine mehrdimensionale und manuelle Einstellung in der wissenschaftlichen Forschung, automatischen Messung und Prüfung ermöglichen.

Spezifikationen
Modell  Tischgröße Eingestellte Achsen  Bewegungsbereich  Betreibsmethode Neigungsbereich  Belastungsfähigkeit Gewicht  Material Oberflächenbehandlung
WN502WML 40mm×50mm X, Y, Z, θx, θy fünf Achsen  3 mm/±5° Einstellschraube  θx, θy=8° 2kg 0.6kg Hartes Aluminium Sandstrahlen und schwarz eloxiert
Eigenschaften
  • Mt einer kompakten Struktur kann eine fünfdimensionale Einstellung kann im kleinen Raum ermöglicht werden.
  • Die Einstellschraube werden in gleicher Richtung zusammengebaut, so dass der Betrieber die fünf Achsen in gleichter Position einstellen kann.
  • Der Tisch bewegt sich fließend, so dass der Tisch über eine hohe Genauigkeit in Bezug auf Geradheit, Gieren und Nicken verfügt.
  • Wegen der starren Antriebsstruktur der Z-Achse ist der Tische schwer zuverformen und verfügt der Tische größere Belastungsfähigkeit.
  • Die Nick- und Rolleinstellung wird durch die superfeine Einstellschraube M6X0.25 mit Rückstellfeder angetrieben, so dass der Lineartisch über hervorragende Stabilität verfügt.
Verwandte Namen
Positioniertische, Präzisions-Tische, Manuelle Tische
