Verstellbare Optikhalter / Justierbare Optikhalter / Linsenhalter
Die verstellbaren Optikhalter können für die Laserbearbeitung, die optischen Forschungen und die automatischen Messung und Prüfung sowie an anderen Orten, wo die Linsenhalter erforderlich sind, verwendet werden.

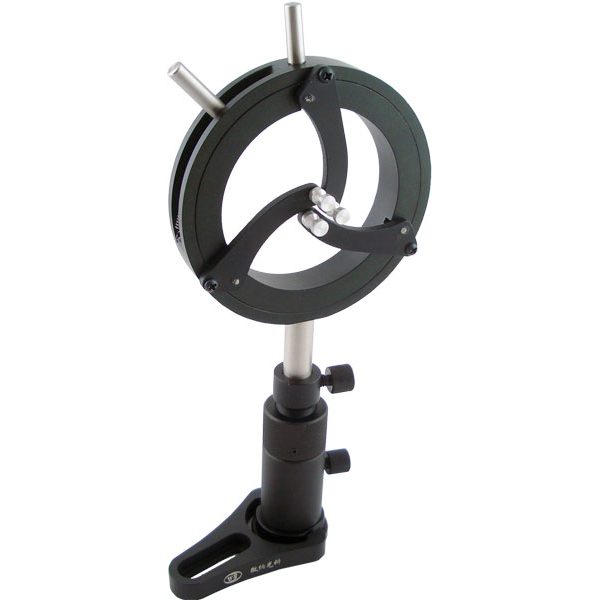

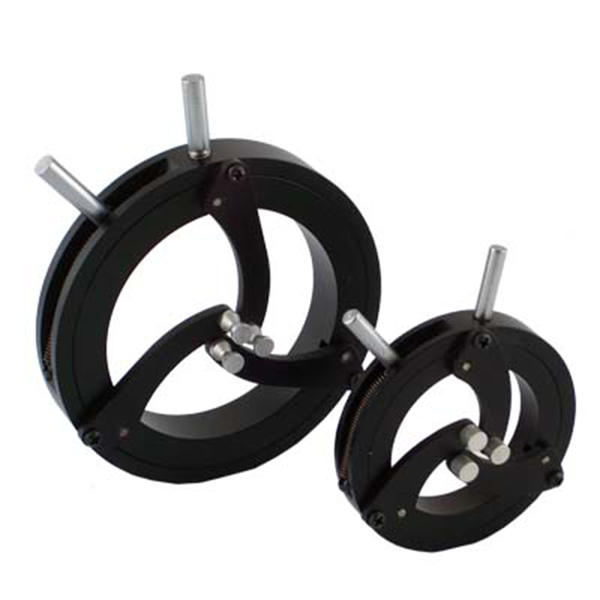

WN01AM

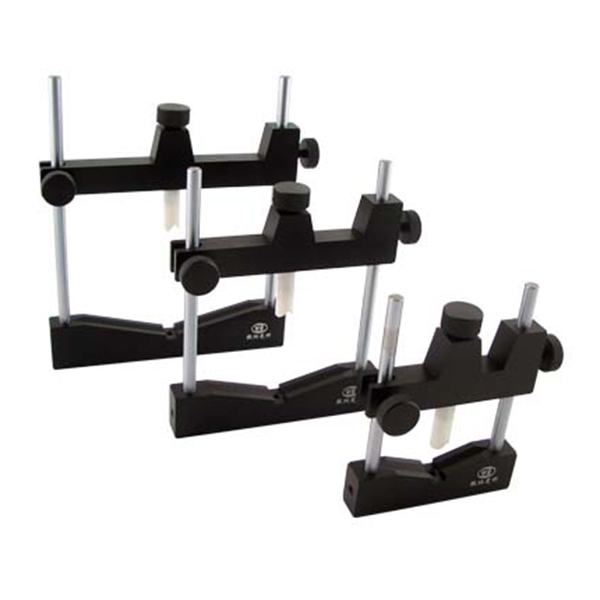

WN03AM

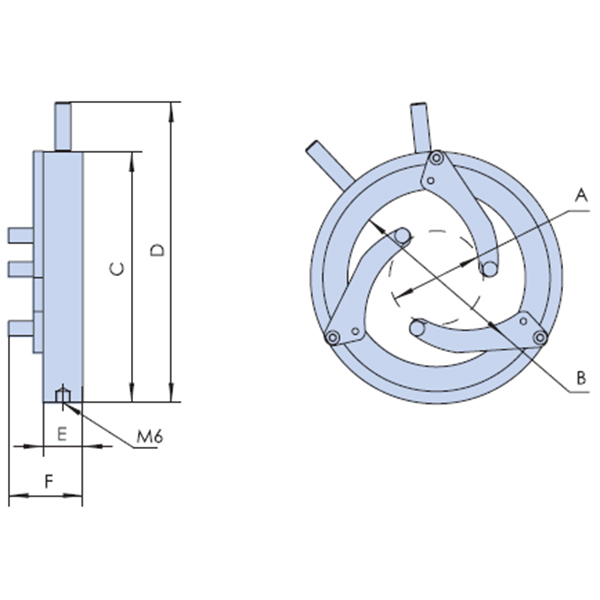

| Modell | WN01AM | |||
| A | MIN | 5 mm | 5 mm | 5 mm |
| MAX | 50 mm | 76 mm | 102 mm | |
| B | 46 mm | 72 mm | 100 mm | |
| C | 70 mm | 102 mm | 140 mm | |
| D | 90 mm | 126 mm | 160 mm | |
| E | 11 mm | 16 mm | 16 mm | |
| F | 19 mm | 30 mm | 30 mm | |
| Gewicht | 0.15 kg | 0.2 kg | 0.3 kg | |
- Drei Halter funktionieren synchron und eignen sich für die Linse mit unterschiedlichen Durchmessern.
- Die Mitte der Linse ändert sich nicht, wenn die Linse ersetzt wird.
- Die Feder kann sich automatisch zurücksetzten und eignet sich für die leichte Lines.

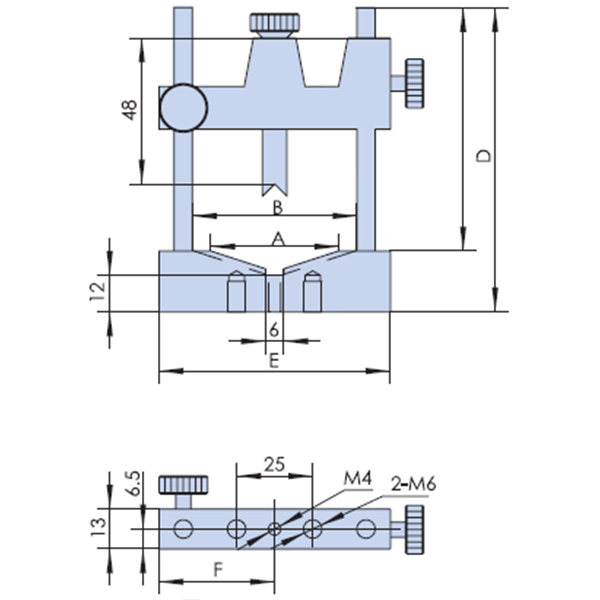

| Modell | WN03AM50 | WN03AM75 | WN03AM100 |
| A | 42 mm | 65 mm | 90 mm |
| B | 54 mm | 80 mm | 105 mm |
| C | 80 mm | 106 mm | 126 mm |
| D | 100 mm | 128 mm | 151 mm |
| E | 76 mm | 102 mm | 127 mm |
| F | 38 mm | 51 mm | 63.5 mm |
| Durchmesser des Zusammenbaus | 5-50 mm | 5-75 mm | 10-100 mm |
| Gewicht | 0.15 kg | 0.2 kg | 0.25 kg |
- Die verstellbare Klemmstruktur führt zum leichten Zusammenbau und stabilen Halt.
- Der Montagefinger besteht aus Teflon und als V-Form entworfen, so dass er die Linsen schützen kann.
- Mit dem V-förmigen und um 360 ° drehbaren Montagefinger und dem V-förmigen Sockel kann die optischen Halter die Linsen oder die Zylinderlinsen mit unterschiedlicher Dicke unterstützen.
