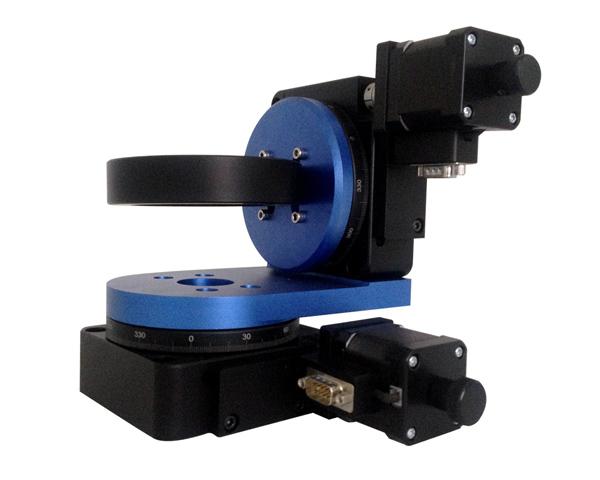

Doppeltachsige motorisierte Rotationstische WN202RA100M

Der doppeltachsige motorisierte Rotationstisch WN202RA100M kann um 360°um X und Y Achsen drehen. Der Tisch ist mit dem Schrittmotor und dem hochpräzisen Schneckengetriebe ausgestattet und kann sich problemlos mit minimalem Spiel vorwärts und rückwärts drehen.
Gewicht: 4,4 kg; Mittellastkapazität: 8kg; Schneckenübersetzungsverhältnis: 180∶1; Geschwindigkeit: 10 ° / Sek.

Modell WN202RA100M
Structure Winkelbereich 360°Rotation um die Y, Z Achsen
Schneckengetriebeverhältnis 180∶1
Antriebszahnrad Elektrischer Drehtisch
Führungsschiene Lager
Schrittmotor (1.8°) SST42D3301
Material Aluminiumlegierung
Oberfläche Durch anodische Oxidation geschwärzt
Belastungsfähigkeit 8kg
Gewicht 4.4kg
Genauigkeit Auflösung 0.01°=36″(Ohne Mikroschritt-Steuerung)
0.0005°=1.8″(20 Mikroschritt-Steuerung)
Geschwindigkeit 10°/sec
Wiederholbarkeit 0.01°=36″
Hauptmodul：WN02RA100M
