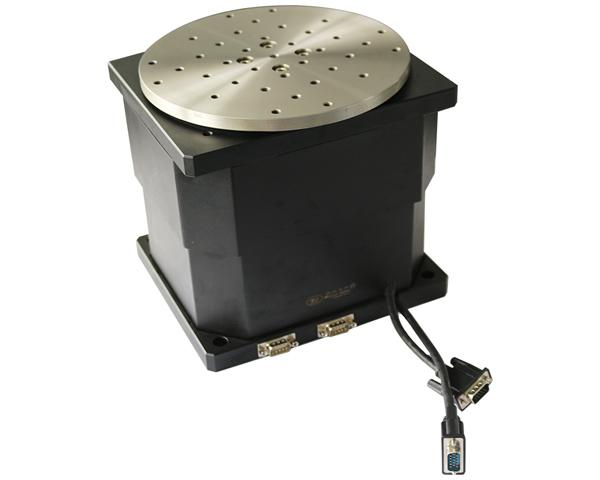

Integrierte Vertikal- und Rotationstische WN06VA50-130

Der Tisch WN06VA50-130 bietet sowohl vertikale als auch rotatorische Platzierung. Mit Schrittmotor und linearer Schienenführung kann der Tisch die präzise Positionierung, die hohen Belastungsfähigkeit usw. ermöglichen. Der Tisch wird durch eine hochpräzise Kugelgewinde angetrieben und kann daher sich bequem bewegen. Der Tisch ist benutzerfreundlich und kann verschiedene Kundenanforderungen erfüllen.

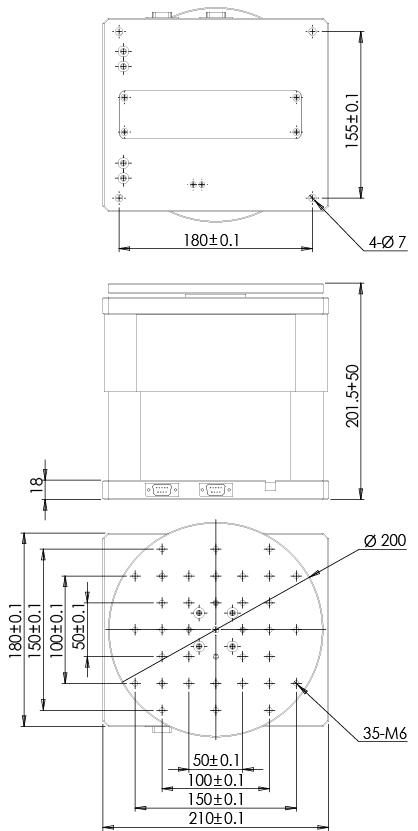

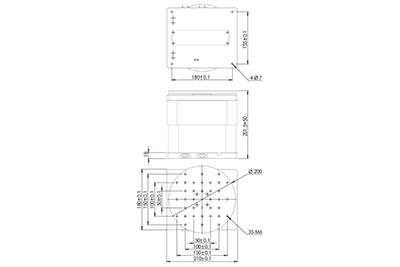

Der Tisch hat einen Winkelbereich von 360 °, der vertikale Stellweg beträgt 50 mm, die Tischgröße ist 200 mm mit einer maximalen Hubgeschwindigkeit von 20 mm / s.

• Das Produkt ist mit einem Schrittmotor ausgestattet.
• Der Hubtisch ist mit einer linearen Führungsschiene ausgestattet, die eine genaue Positionierung, eine korrekte Ausrichtung und eine hohe Belastungsfähigkeit ermöglicht.
• Der Schrittmotor und die hochpräzise Kugelgewinde sind über einen Zahnriemen mit einem Stahldraht verbunden, was für die flüssige und genaue Übertragung sorgt. Da das Band ist mit Stahldraht ausgestattet ist, wird es sich nicht elastisch verformen.
• Der Tische kann angepasst werden. Die Grenzwertfunktion und der Drehcodierer sind verfügbar. Der Servomotor kann wechselt werden.
• Der Hochpräzisions-Rotationstisch hat einen Spiel von nur 30 Bogensekunden.
• Das Kreuzrollenlager dient als Schwenkantrieb, wodurch der Drehtisch stabiler und präziser wird.
