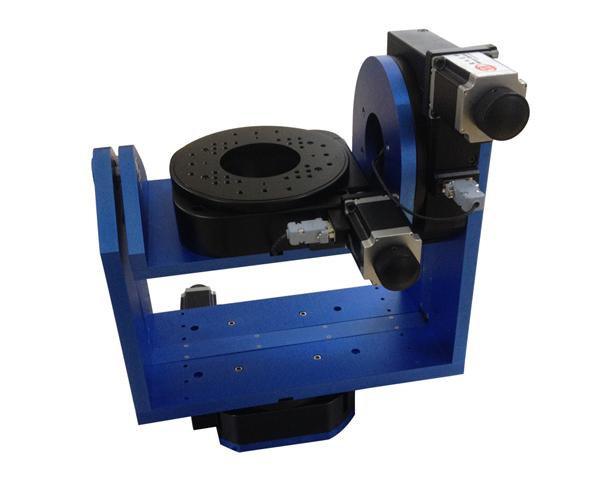

Motorisierte Mehrachsen-Rotationstische WN303RA200S

Der Mehrachsen-Rotationstisch WN303RA200S hat eine hochpräzise Schneckengetriebestruktur und verfügt über eine hohe Mittellastkapazität und eine lange Lebensdauer. Der Tisch kann kontinuierlich um 360 ° um X, Y und Z Achsen drehen. Der Tisch wiegt 36 kg, die Mittellastkapazität ist 25kg, das Schneckenübersetzungsverhältnis beträgt 180∶1 und die Geschwindigkeit beträgt 10 ° / Sek.

Modell WN303RA200S
Struktur Winkelbereich Rotation um 360°um X, Y, Z Achsen
Tischgröße 180∶1
Schneckengetriebeverhältnis Elektrischer Drehtisch
Antriebszahnrad Lager
Führungsschiene SST57D3301
Schrittmotor (1.8°) Aluminiumlegierung
Material Durch anodische Oxidation geschwärzt
Oberfläche 25kg
Belastungsfähigkeit 36kg
Genauigkeit Auflösung 0.01°=36″(Ohne Mikroschritt-Steuerung)
0.0005°=1.8″(20 Mikroschritt-Steuerung)
Geschwindigkeit 10°/sec
Wiederholgenauigkeit 0.01°=36″
Hauptmodul：WN03RA200S
