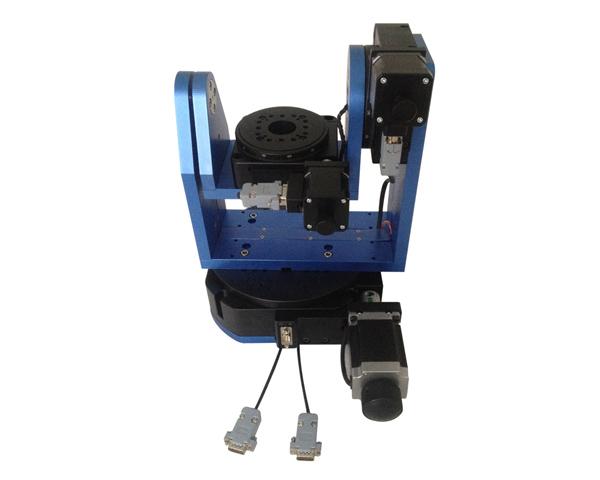

Motorisierte Mehrachsen-Rotationstische WN303RA200S-1

Der Mehrachsen-Rotationstisch WN303RA200S-1 ist mit Schrittmotor und Schneckengetriebe ausgestattet und kann um 360 ° um X, Y und Z Achsen vorwärts und rückwärts drehen.
Der Tisch wiegt 15 kg, die Mittellastkapazität ist 15kg, das Schneckenübersetzungsverhältnis beträgt 180∶1 und die Geschwindigkeit beträgt 10 ° / Sek.

Modell WN303RA200S-1
Struktur Winkelbereich Rotation um 360°um X, Y, Z Achsen
Tischgröße 180∶1
Schneckengetriebeverhältnis Elektrischer Drehtisch
Antriebszahnrad Lager
Führungsschiene SST57D3301
Schrittmotor (1.8°) Aluminiumlegierung
Material Durch anodische Oxidation geschwärzt
Oberfläche 15kg
Belastungsfähigkeit 15kg
Genauigkeit Auflösung 0.01°=36″(Ohne Mikroschritt-Steuerung)
0.0005°=1.8″(20 Mikroschritt-Steuerung)
Geschwindigkeit 10°/sec
Wiederholgenauigkeit 0.01°=36″
Hauptmodul：WN03RA200S/WN02RA100M
