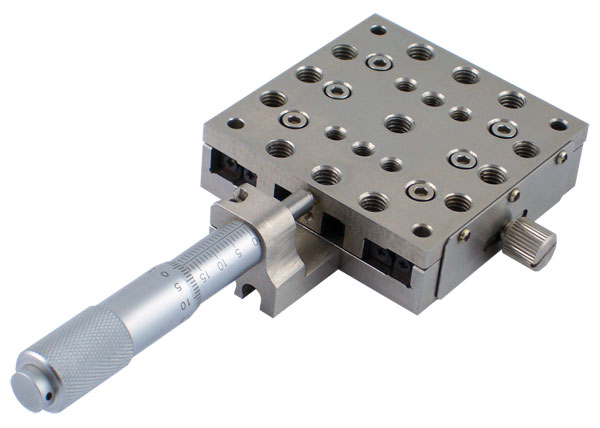

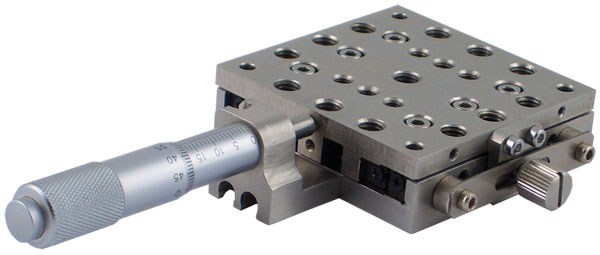

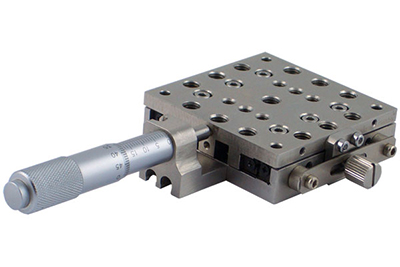

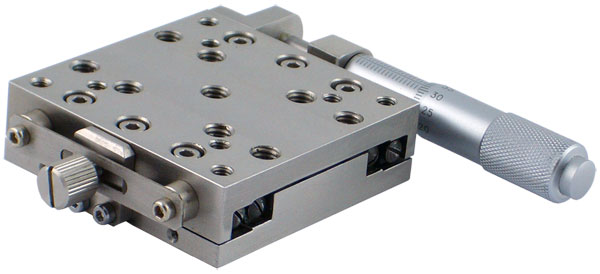

25mm Hochleistungs-Lineartische

Die Hochleistungs-Lineartische, 25mm stehen in 8 Modelle einschließlich WN107TM ~WN113TM、WN200TM zur Auswahl. Der Tisch besteht aus Duraluminium und ist durch anodische Oxidation geschwärzt. Der Mikrometerkopf kann auf einer Seite oder in der Mitte des Tisches platziert werden.

Eigenschaften
  • Mit der hochpräzisen Kreuzrollenführung verfügt das Produkt über hohe Präzision, hohe Belastungsfähigkeit und lange Lebensdauer.
  • Mit dem hochpräzisen Sockel und Tisch verfügt das Produkt über hohe Genauigkeit in Bezug auf Geradheit, Gieren, Aufstellung und Parallelität.
  • Wegen der kleinen Auflösung des hochpräzisen Mikrometerkopfs wird die Verschiebung im Nanometerbereich garantiert.
  • Unter Verwendung der Federrückstellvorrichtung wird der axiale Rückstoß beseitigt.
  • Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind.
WN107TM
WN108TM
WN109TM
WN110TM
Modell WN108TM WN109TM WN110TM WN111TM WN112TM WN113TM WN200TM
Tischgröße 65mm×65mm 65mm×65mm 65mm×65mm 65mm×65mm 65mm×65mm 53mm×53mm 65mm×65mm
Antrieb Mikrometerkopf Mikrometerkopf Mikrometerkopf Mikrometerkopf Mikrometerkopf Mikrometerkopf Mikrometerkopf
Antriebsposition Seitlicher Antrieb Zentralantrieb Seitlicher Antrieb Zentralantrieb Seitlicher Antrieb Zentralantrieb Zentralantrieb
Bewegung 25mm 25mm 25mm 25mm 25mm 25mm 25mm
Minimale Bewegung 0.01mm 10μ/0.5μ 10μ/0.5μ 0.01mm 0.01mm 10μ/0.5μ 10μ/0.5μ
Führungstyp 0.002 (Reference)2μ/0.1μ 2μ/0.1μ 0.002 0.002 2μ/0.1μ 2μ
Belastungsfähigkeit Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung
Geradheit 15kg 10kg 10kg 20kg 20kg 15kg 8kg
Gieren 3μ 2μ 2μ 3μ 3μ 3μ 2μ
Neigen 25″ 25″ 25″ 25″ 25″ 25″ 20″
Parallelität des Tisches 15″ 15″ 15″ 15″ 15″ 20″ 10″
Parallelität beim Betrieb 15μ 15μ 15μ 15μ 15μ 25μ 5μ
Gewicht 7μ 7μ 7μ 7μ 7μ 10μ 5μ
Material 0.5kg 0. 4kg 0.4kg 0.5kg 0.5kg 0.52kg 0.15kg
Oberfläche Duraluminium Duraluminium Duraluminium Duraluminium Duraluminium Duraluminium Duraluminium
Minimale Bewegung Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt
Präzision - 3μ/1.5μ 3μ/1.5μ - - 3μ/1.5μ 3μ/1.5μ
