Einstellschraube-Rotationstische

Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind. Die Tische bestehen aus einer Aluminiumlegierung und können grob um 360 ° und fein um 3 ° oder 10 ° eingestellt werden. 3 Modelle stehen zur Auswahl.

Eigenschaften
  • Der Tisch kann um 360 ° grob eingestellt werden.
  • Der axiale Rückstoß kann zur guten Stabilität eingestellt werden.
  • Mit der Skala von 1 ° bis 360 ° ist der Wert leicht zu lesen.
  • Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind.

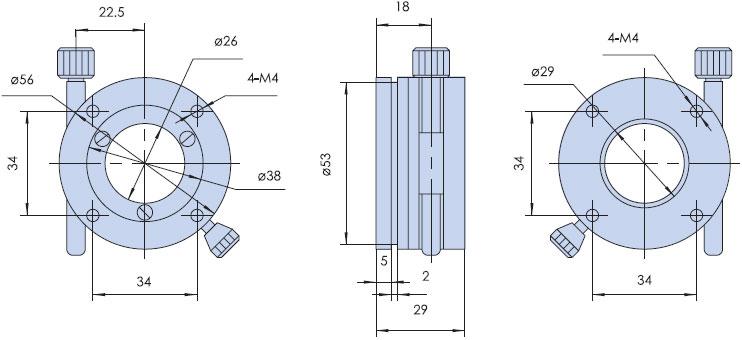

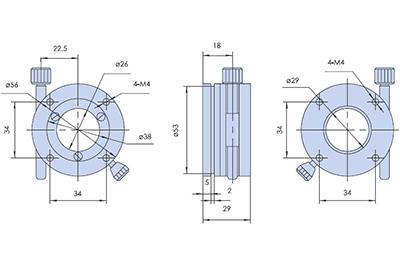

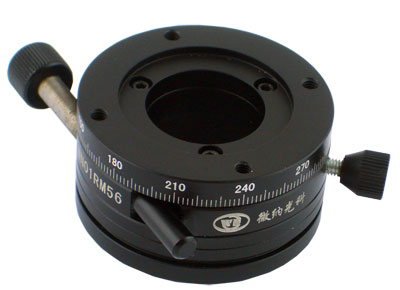

WN01RM56

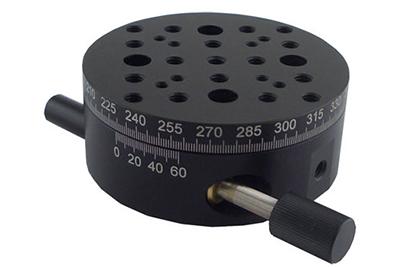

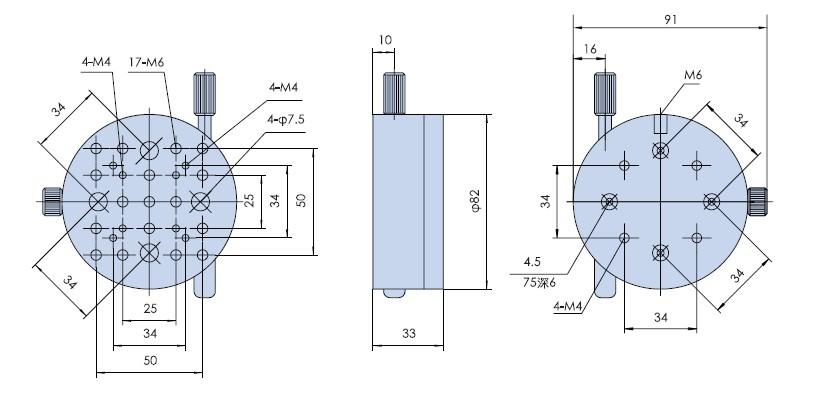

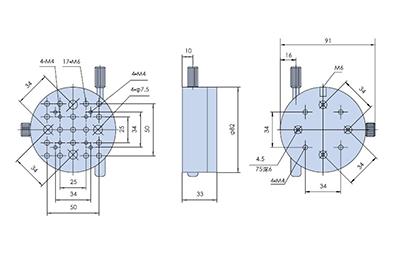

WN01RM82-1

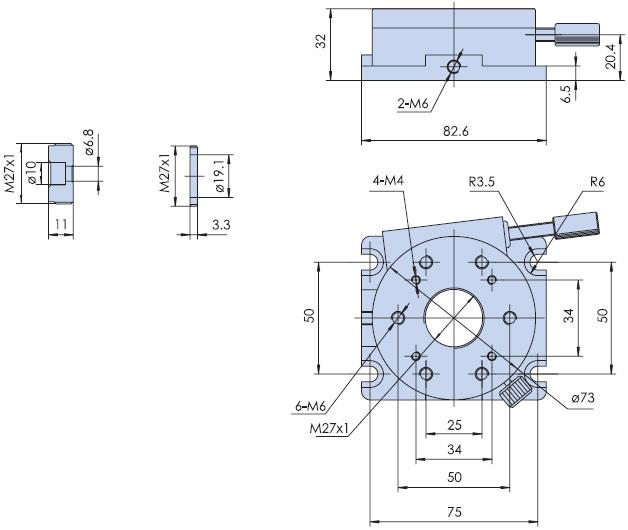

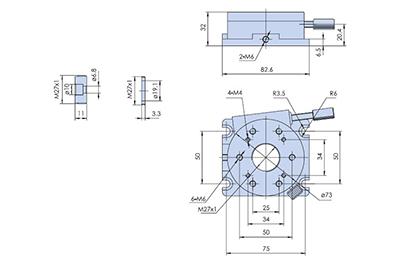

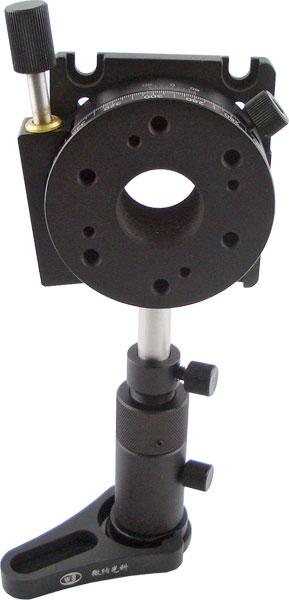

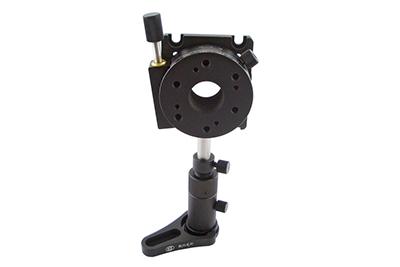

WN01RM73
Modell WN01RM56 WN01RM73 WN01RM82-1
Tischgröße φ56mm φ73mm φ82mm
Antrieb Schraubepaar Schraubepaar Schraubepaar
Bewegung grobe Bewebung 360° feine Bewegung ±3° grobe Bewebung 360° feine Bewegung ±3° grobe Bewebung 360° feine Bewegung ±10°
Kleinste Skala 2° 1° 1°
Minimumer Ablesewert 0.2° 5′ 2′
Minimale inkrementelle Bewegung 10″(Referenz) 6″(Referenz) 15″(Referenz)
Belastungsfähigkeit 2kg 5kg 5kg
Auslauf des Tisches 60μ 60μ 60μ
Exzentrizität 30μ 30μ 30μ
Parallelität des Tisches 60μ 60μ 60μ
Gewicht 0.15kg 0.35kg 0.5kg
Material Duraluminium Duraluminium Duraluminium
Oberfläche Schwarz eloxiert Schwarz eloxiert Schwarz eloxiert
Durchmesser der Blende φ26 M27X1, φ25.4 die Linse kann installiert werden -
