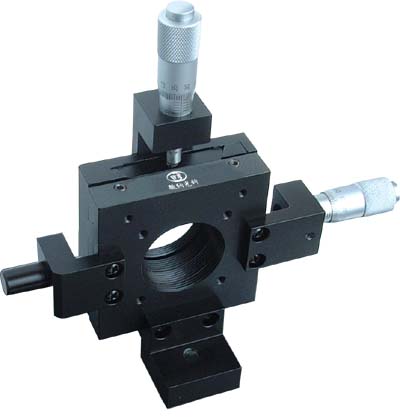

Manuelle Mehrachsen-Lineartische WN202WM13L

Mit der kompakten Struktur ist der Tisch WN202WM13L einfach zu bedienen. Die zweidimensionale Einstellung kann in kleinem Raum ermöglicht werden. Der Tisch ist durch Mikrometerkopf und Schleifschwalbenschwanzführung angetrieben und durch Feder rückgestellt, wodurch das spiel stark reduziert wird.Das Kreuzrollenlager wird verwendet und der Bewegungsbereich beträgt 13mm.

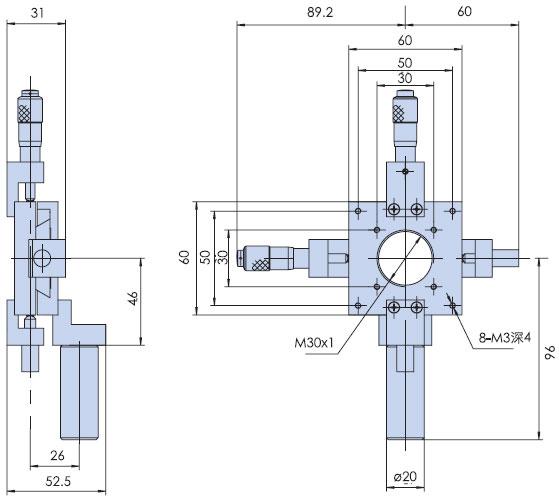

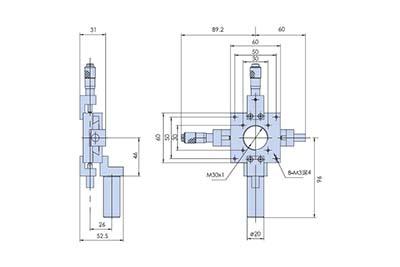

Modell WN202WM13L
Tischgröße 61.5mm×61.5mm
Achsen X,Y Achsen
Bewegungsabstand 13 mm
Antrieb Mikrometer
Antriebsposition Mittenantrieb
Führungsschiene Schwalbenschwanzführung
Center hole diameter M30X1
kleinste Graduierung 0.01
Precision 5μ
Minimal adjustment 2μ
Geradheit 20μ
Gieren 100″
Neigen 80″
Parallelität des Tisches 60μ
Parallelität beim Betrieb 50μ
Vertikalität von 2 Dimensionen 50μ
Belastungsfähigkeit 1kg
Gewicht 0.39kg
Material Duraluminium
Oberfläche Schwarz eloxiert
Eigenschaften
  • Mit der kompakten Struktur ist der Lineartisch einfach zu betreiben. Die zweidimensionale Einstellung kann in kleinem Raum ermöglicht werden.
  • Die integrierte Struktur sorgt für die Parallelität und Vertikalität der Bewegung entlang zweier Achsen.
  • Die Mikrometerköpfe mit zwei horizontalen Achsen werden zum einfachen Betrieb auf der gleichen horizontalen Platte zusammengebaut.
  • Dieses Produkt kann vertikal verwendet werden, wenn es an der Stange befestigt ist. Das zentrale Gewindebohrung M30X1 kann mit der Linse, die der in unserer Firma hergestellt wurde, verwendet werden.
  • Unter Verwendung der Kreuzrollenführung bewegt sich der Lineartisch fließend, so dass der Lineartisch über eine hohe Genauigkeit in Bezug auf Geradheit, Gieren und Nicken verfügt.
  • Der Tisch ist durch Mikrometerkopf und Schleifschwalbenschwanzführung angetrieben und durch Feder rückgestellt, wodurch das spiel stark reduziert wird.
