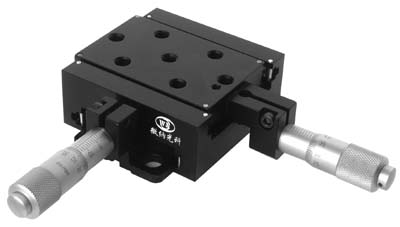

Manuelle Mehrachsen-Lineartische WN203WM13L

Mit der kompakten Struktur ist der Tisch WN203WM13L einfach zu bedienen. Die zweidimensionale Einstellung kann in kleinem Raum ermöglicht werden. Der Tisch ist durch Mikrometerkopf und Schleifschwalbenschwanzführung angetrieben und durch Feder rückgestellt, wodurch das spiel stark reduziert wird.
Der Tisch kann die X-, Y-Achsenverstellung durch Kreuzrollenlager realisieren. Der Bewegungsbereich beträgt 13 mm, die Tischgröße 61,5 mm × 61,5 mm, die Tragfähigkeit beträgt 4kg und die Präzision ist 5μ.

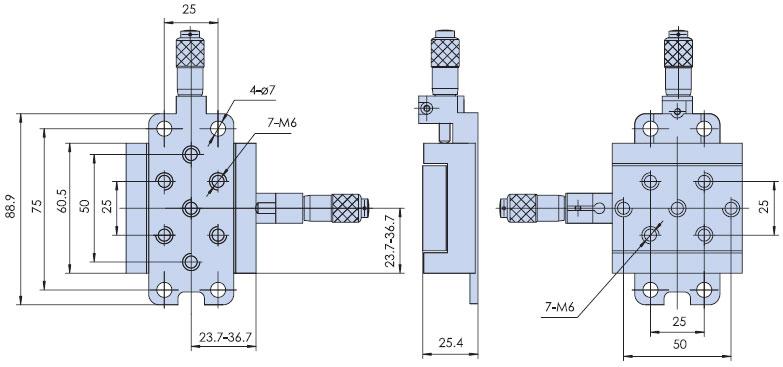

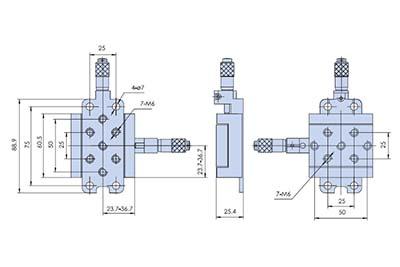

Modell WN203WM13L
Tischgröße 61.5mm×61.5mm
Achsen X,Y Achsen
Bewegungsabstand 13 mm
Antrieb Mikrometer
Antriebsposition Mittenantrieb
Führungsschiene Linearkugellager-Stahlstange
kleinste Graduierung 0.01
Precision 5μ
Minimal adjustment 2μ
Geradheit 12μ
Gieren 60″
Neigen 45″
Parallelität des Tisches 60μ
Parallelität beim Betrieb 40μ
Vertikalität von 2 Dimensionen 40μ
Belastungsfähigkeit 4kg
Gewicht 0.39kg
Material Duraluminium
Oberfläche Schwarz eloxiert
Eigenschaften
  • Mit der kompakten Struktur ist der Lineartisch einfach zu betreiben. Die zweidimensionale Einstellung kann in kleinem Raum ermöglicht werden.
  • Die integrierte Struktur sorgt für die Parallelität und Vertikalität der Bewegung entlang zweier Achsen.
  • Die Mikrometerköpfe mit zwei horizontalen Achsen werden zum einfachen Betrieb auf der gleichen horizontalen Platte zusammengebaut.
  • Unter Verwendung der Kreuzrollenführung bewegt sich der Lineartisch fließend, so dass der Lineartisch über eine hohe Genauigkeit in Bezug auf Geradheit, Gieren und Nicken verfügt.
  • Der Tisch ist durch Mikrometerkopf und Schleifschwalbenschwanzführung angetrieben und durch Feder rückgestellt, wodurch das spiel stark reduziert wird.
