50mm Hochleistungs-Lineartische aus Aluminium

Die Hochleistungs-Lineartische, 50mm stehen in 3 Modelle einschließlich WN115TM, WN116TM, WN200TM50M zur Auswahl. Der Tisch besteht aus Duraluminium und ist durch anodische Oxidation geschwärzt. Der Mikrometerkopf kann auf einer Seite oder in der Mitte des Tisches platziert werden.

Eigenschaften
  • Mit der hochpräzisen Kreuzrollenführung verfügt das Produkt über hohe Präzision, hohe Belastungsfähigkeit und lange Lebensdauer.
  • Mit dem hochpräzisen Sockel und Tisch verfügt das Produkt über hohe Genauigkeit in Bezug auf Geradheit, Gieren, Aufstellung und Parallelität.
  • Wegen der kleinen Auflösung des hochpräzisen Mikrometerkopfs wird die Verschiebung im Nanometerbereich garantiert.
  • Unter Verwendung der Federrückstellvorrichtung wird der axiale Rückstoß beseitigt.
  • Die Löcher zum Zusammenbau werden auf dem Sockel und

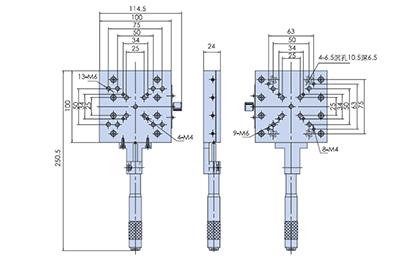

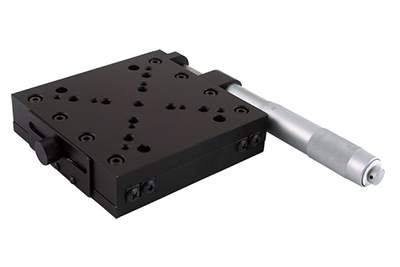

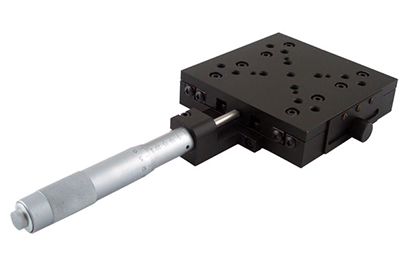

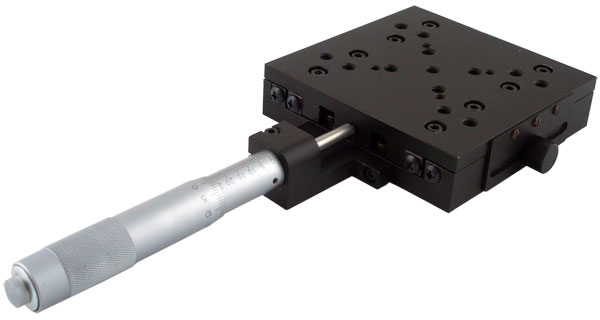

WN115TM50M

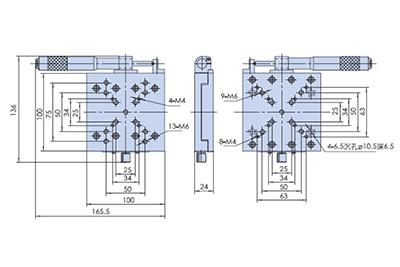

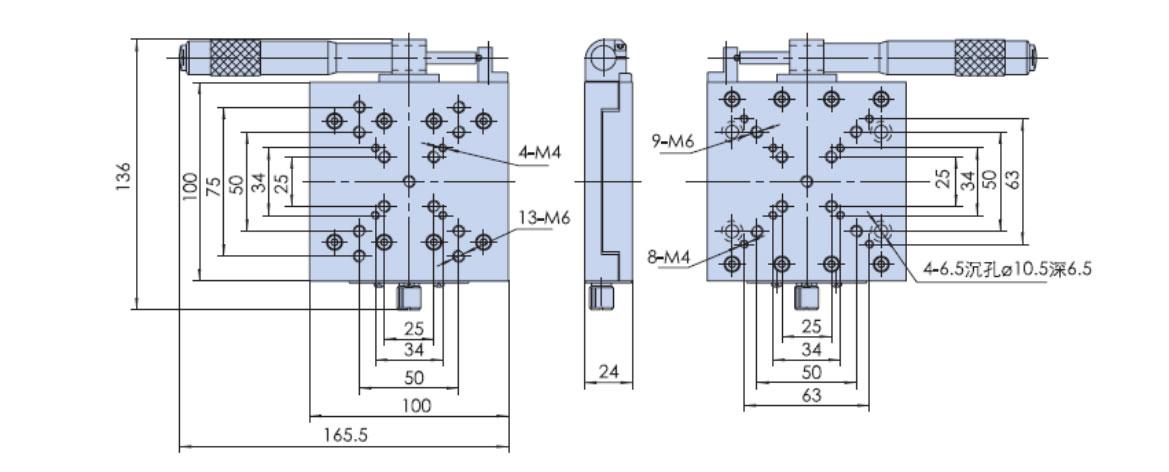

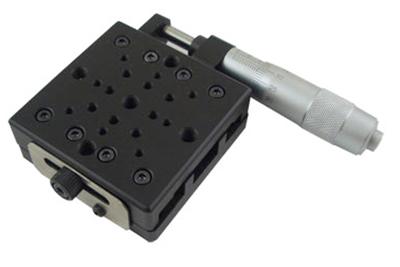

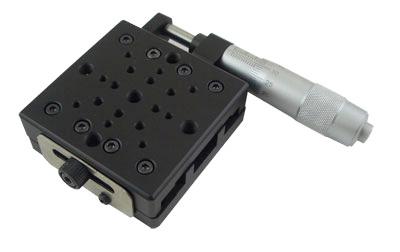

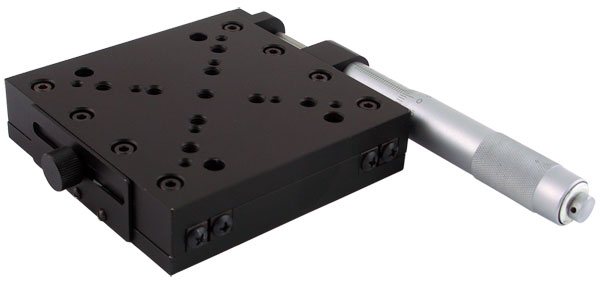

WN116TM50M

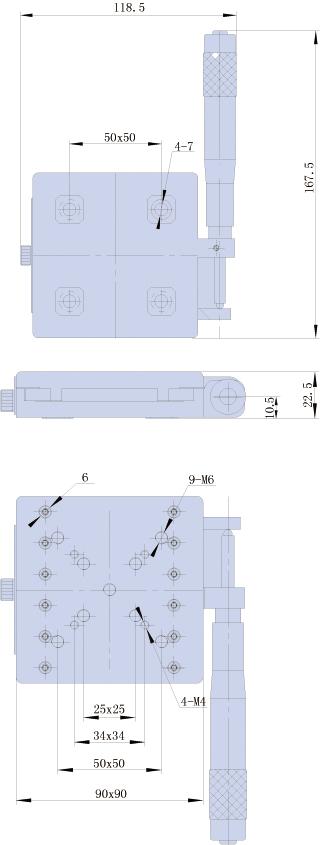

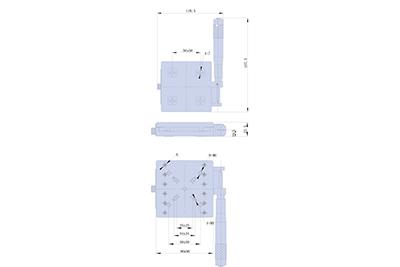

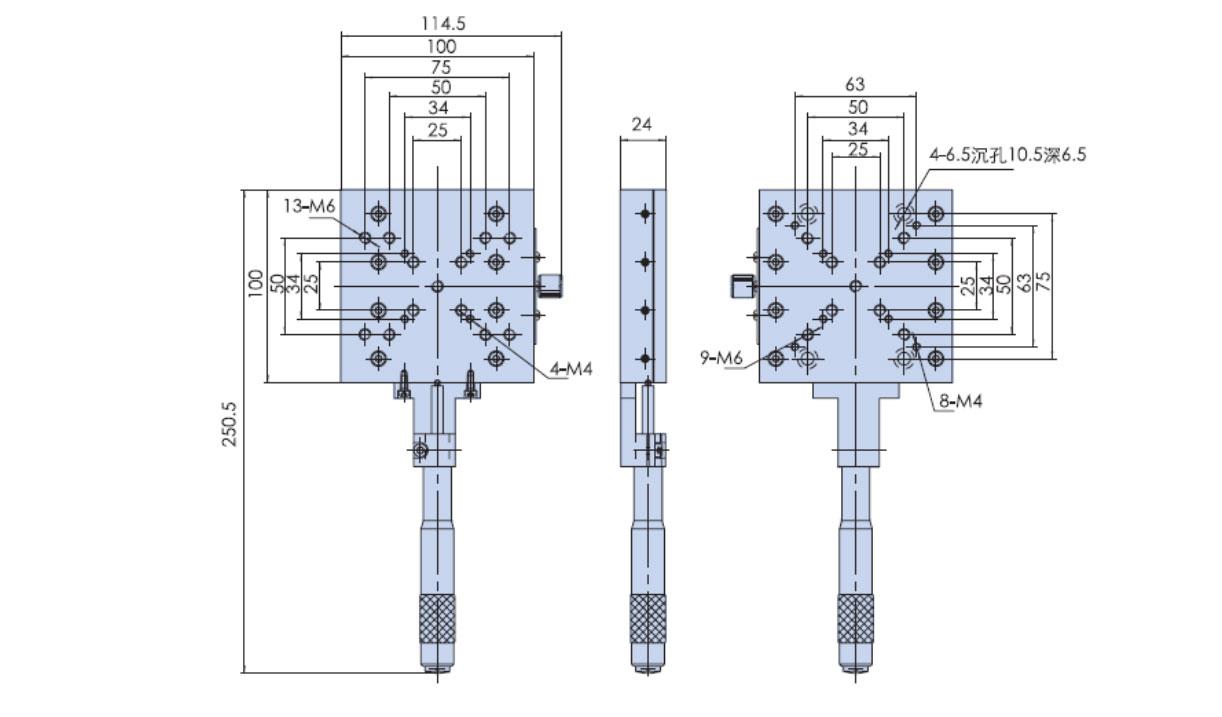

WN200TM50M
Modell WN115TM50M WN116TM50M WN200TM50M
Tischgröße 100mm×100mm 100mm×100mm 90mm×90mm
Antrieb Mikrometerkopf Mikrometerkopf Mikrometerkopf
Antriebsposition Zentralantrieb Seitlicher Antrieb Zentralantrieb
Bewegung 50mm 50mm 50mm
Kleinste Skala 0.01mm 0.01mm 10μ/0.5μ
Minimale Bewegung 0.002mm 0.002mm 2μ
Führungstyp Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung
Belastungsfähigkeit 40kg 40kg 8kg
Geradheit 5μ 5μ 2μ
Gieren 25″ 25″ 20″
Neigen 15″ 15″ 10″
Parallelität des Tisches 10μ 10μ 5μ
Parallelität beim Betrieb 15μ 15μ 5μ
Gewicht 1.1kg 1.1kg 0.45kg
Material Duraluminium Duraluminium Duraluminium
Oberfläche Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt
