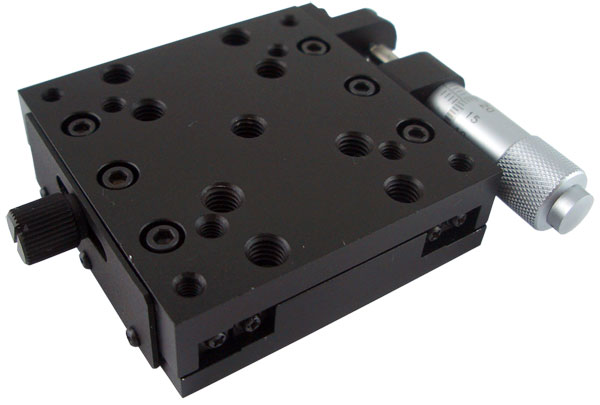

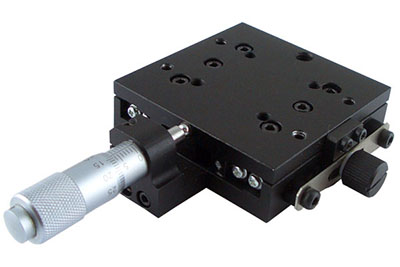

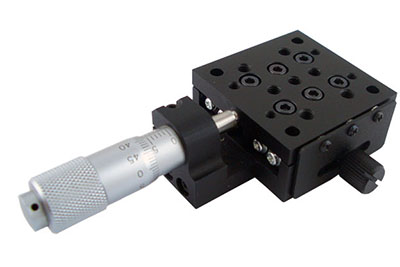

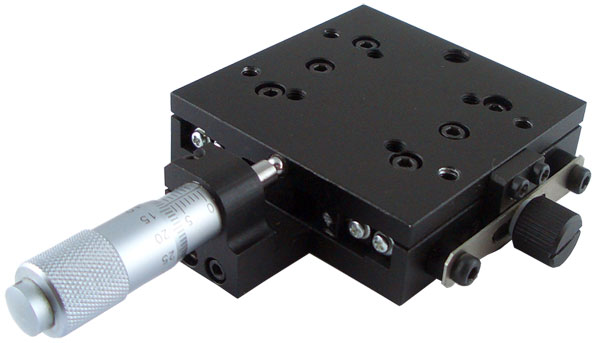

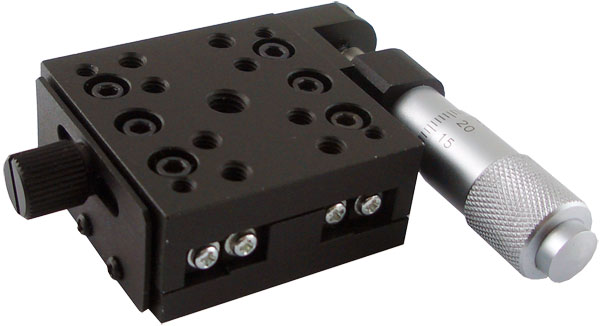

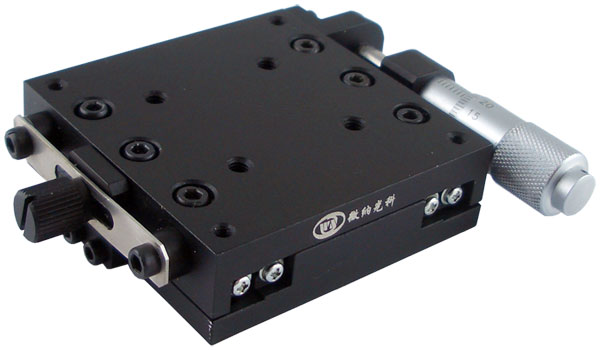

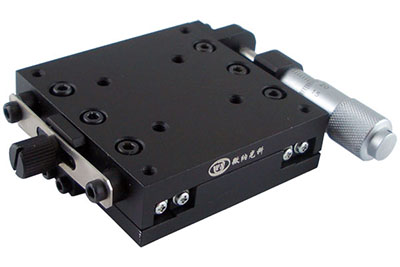

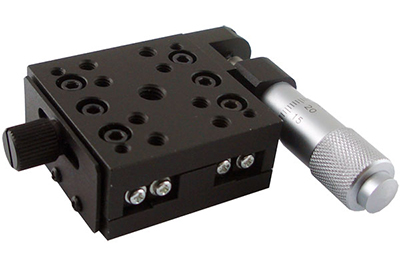

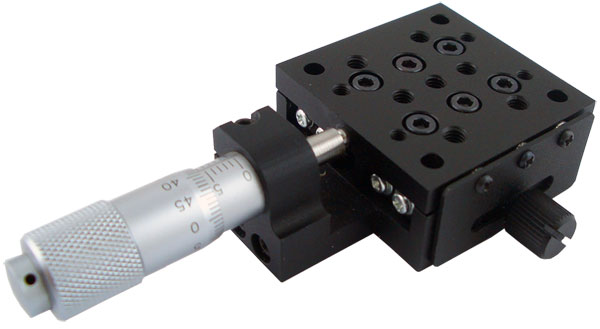

13mm Hochleistungs-Lineartische aus Aluminium

Die Hochleistungs-Lineartische, 13mm stehen in 6 Modelle einschließlich WN101TM、WN102TM、WN104TM、WN105TM、WN106TM zur Auswahl.

Eigenschaften
  • Der manuelle Lineartisch verfügt über eine bearbeitete Duraluminiumkonstruktion und die Oberfläche ist schwarz eloxiert.
  • Mit der hochpräzisen Kreuzrollenführung verfügt das Produkt über hohe Präzision, hohe Belastungsfähigkeit und lange Lebensdauer.
  • Mit dem hochpräzisen Sockel und Tisch verfügt das Produkt über hohe Genauigkeit in Bezug auf Geradheit, Gieren, Aufstellung und Parallelität.
  • Wegen der kleinen Auflösung des hochpräzisen Mikrometerkopfs wird die Verschiebung im Nanometerbereich garantiert.
  • Unter Verwendung der Federrückstellvorrichtung wird der axiale Rückstoß beseitigt.
  • Die Löcher zum Zusammenbau werden auf dem Sockel und dem Tisch mit dem Standardabstand verteilt, so dass der Lineartische günstig zu montieren und zu kombinieren sind.
  • Die Lineartische können mit anderen Tischserein kombiniert werden, um die mehrachsigen Positioniertische zu bilden.
  • Die lineare Skala kann zum Anzeigen der inkrementelle Mikro-Bewegung hinzugefügt werden.

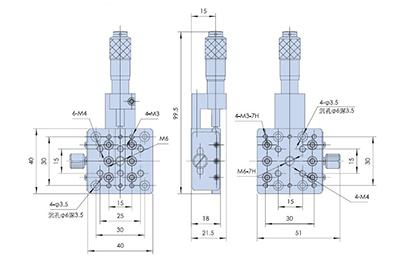

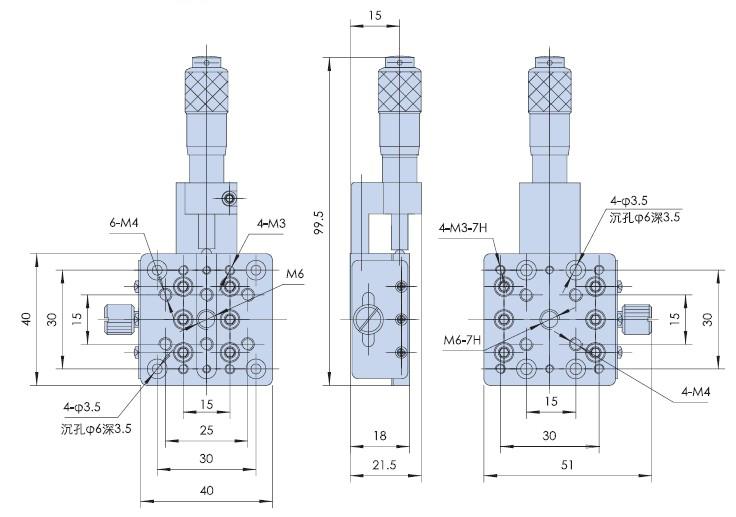

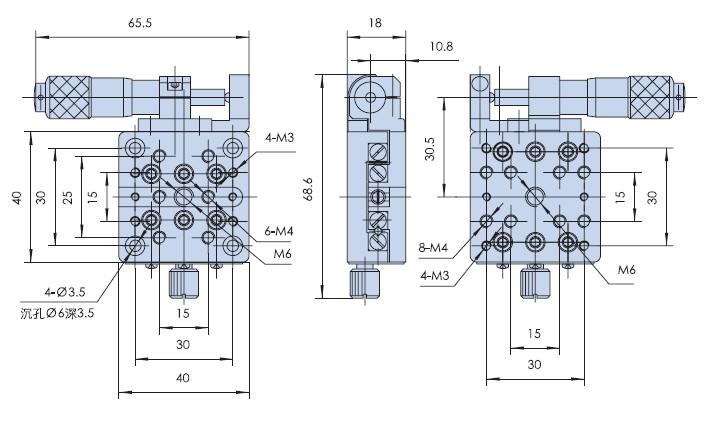

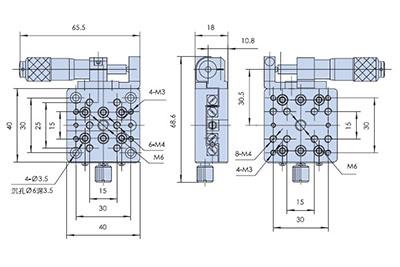

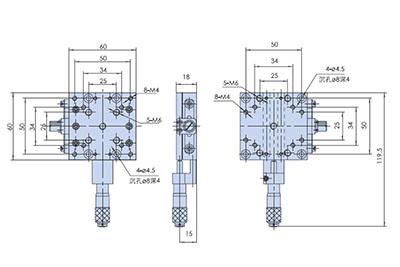

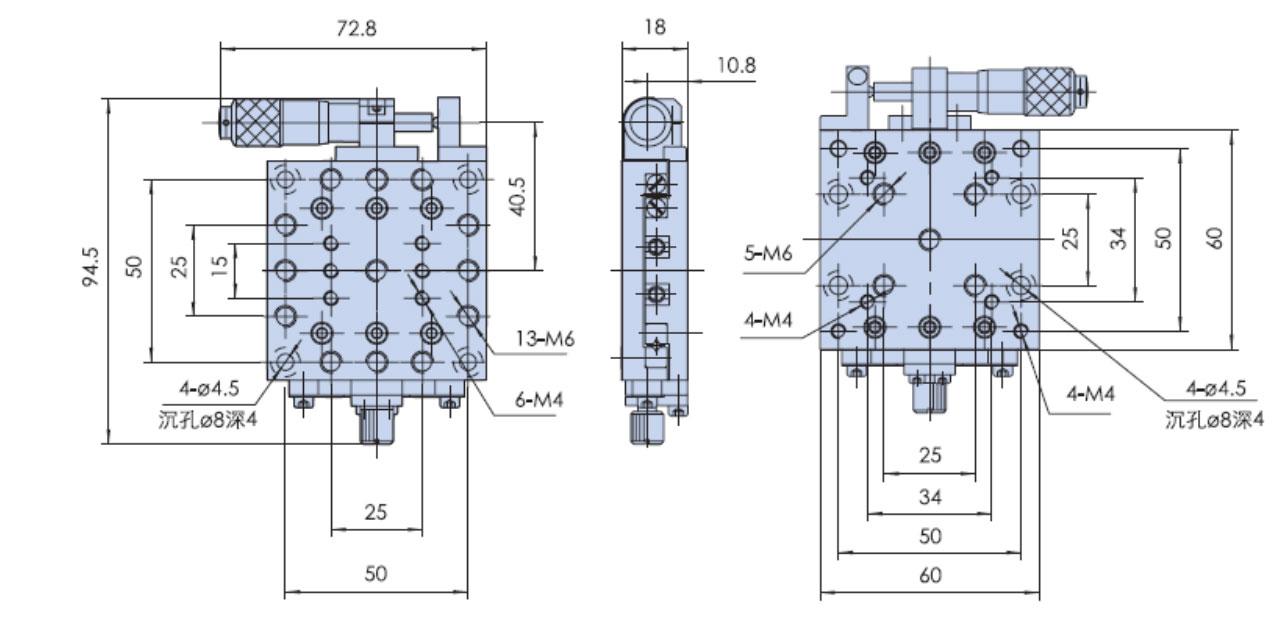

WN101TM
WN102TM

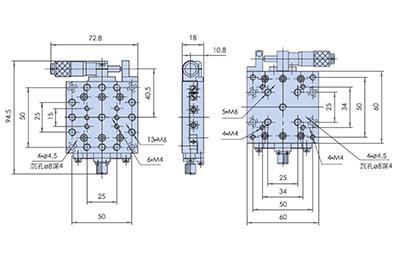

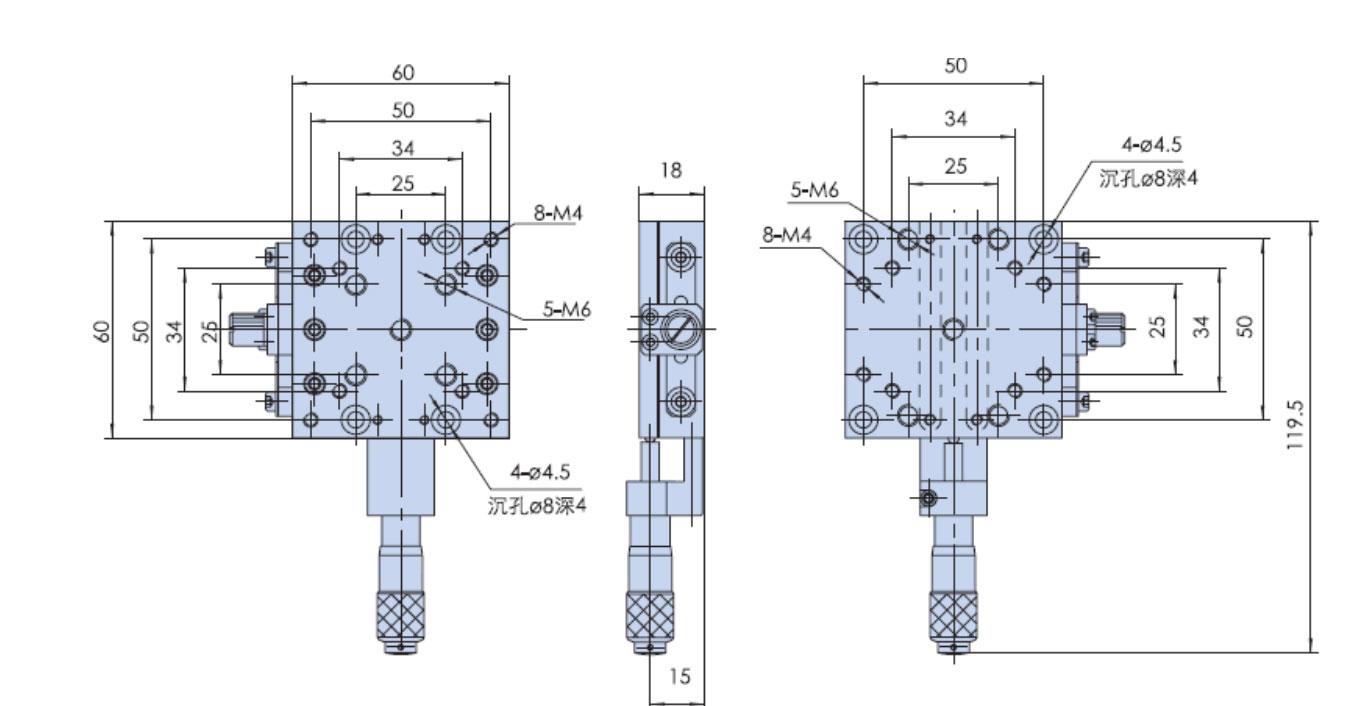

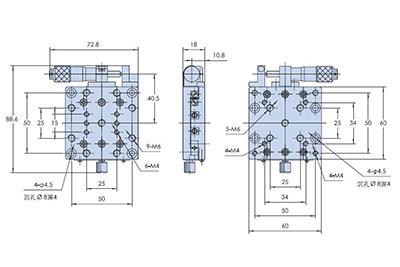

WN104TM
WN105TM
WN106TM
Modell WN101TM13M WN102TM13M WN103TM13M WN104TM13M WN105TM13M WN106TM13M
Tischgröße 40mm×40mm 40mm×40mm 60mm×60mm 60mm×60mm 60mm×60mm 60mm×60mm
Antrieb Mikrometerkopf Mikrometerkopf Mikrometerkopf Mikrometerkopf Mikrometerkopf Mikrometerkopf
Antriebsposition Zentralantrieb Seitlicher Antrieb Zentralantrieb Seitlicher Antrieb Zentralantrieb Seitlicher Antrieb
Bewegung 13mm 13mm 13mm 13mm 13mm 13mm
Kleinste Skala 10μ/0.5μ 10μ/0.5μ 10μ/0.5μ 10μ/0.5μ 10μ/0.5μ 10μ/0.5μ
Präzision 3μ/1.5μ 3μ/1.5μ 3μ/1.5μ 3μ/1.5μ 3μ/1.5μ 3μ/1.5μ
Minimale Bewegung 2μ/0.1μ 2μ/0.1μ 2μ/0.1μ 2μ/0.1μ 2μ/0.1μ 2μ/0.1μ
Führungstyp Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung
Belastungsfähigkeit 8kg 8kg 10kg 10kg 10kg 10kg
Geradheit 2μ 2μ 2μ 2μ 2μ 2μ
Gieren 25″ 25″ 25″ 25″ 25″ 25″
Neigen 15″ 15″ 15″ 15″ 15″ 15″
Parallelität des Tisches 15μ 15μ 15μ 15μ 15μ 15μ
Parallelität beim Betrieb 7μ 7μ 7μ 7μ 7μ 7μ
Gewicht 0.24kg 0.24kg 0.4kg 0.4kg 0.4kg 0.4kg
Material Duraluminium Duraluminium Duraluminium Duraluminium Duraluminium Duraluminium
Oberfläche Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt
