Manuelles Goniometer, Kreuzrollenlager

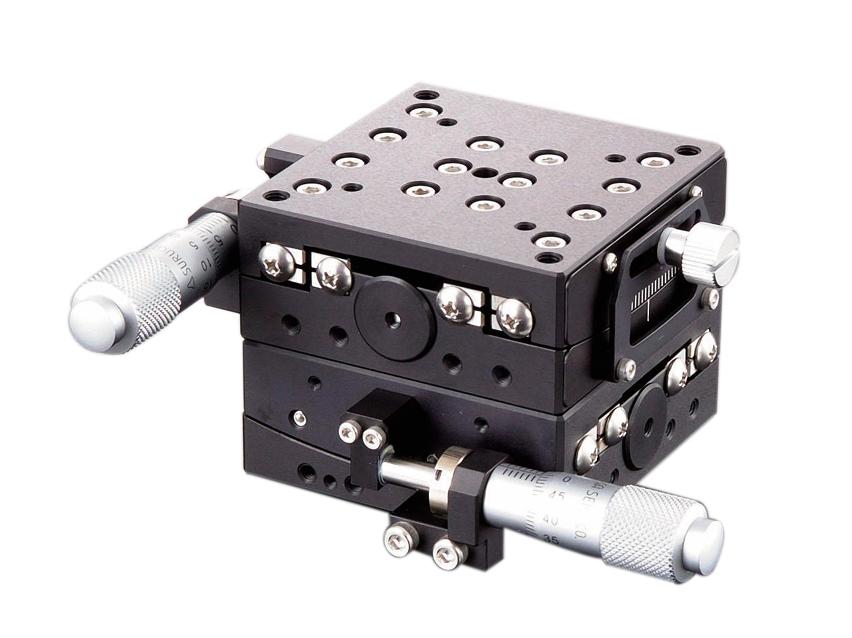

Das manuelle Goniometer bietet eine genaue Drehung in kleinen Winkeln. Im Gegensatz mit dem Lineartisch bietet der Tisch keine lineare Verschiebung, sondern eine Drehung um einen festen Punkt.
2 Modelle stehen zur Auswahl einschließlich einachsigen Goniometers und zweiachsigen Goniometers.

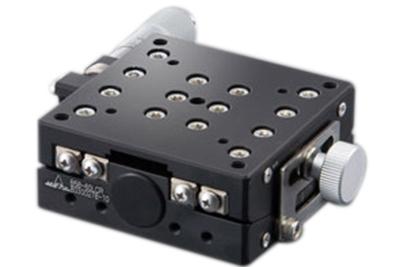

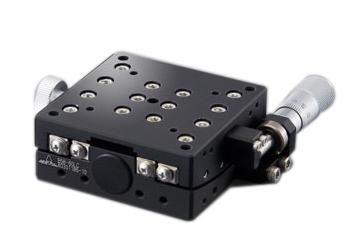

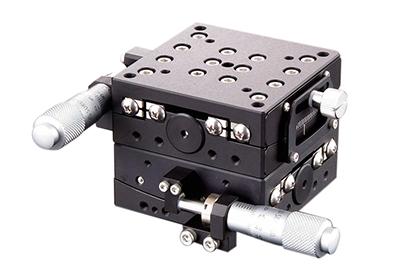

Einachsiges Goniometer

Die Rotationsabweichung beträgt unter 0,01 mm, das Gewicht ist 0,3 kg, die Belastungsfähigkeit beträgt 5,0 kgf (49,0 N). 8 Modelle stehen zur Auswahl (siehe unten). Nach der Position des Mikrometers können sie in zwei Arten unterteilt werden.

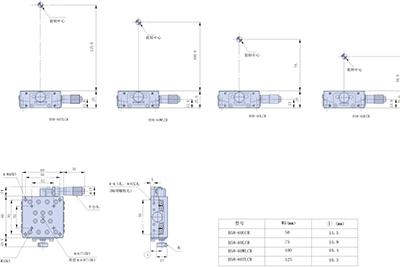

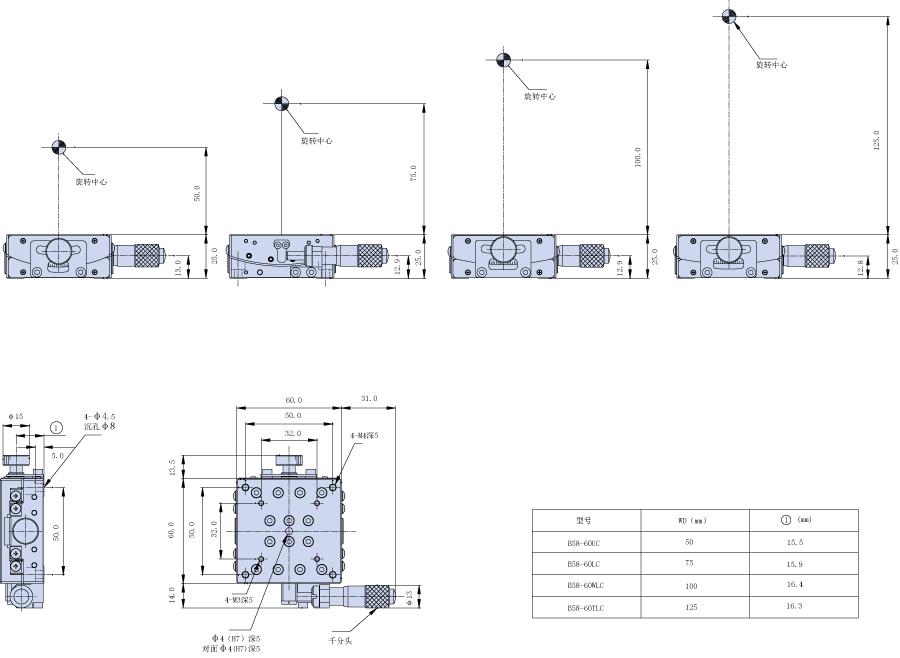

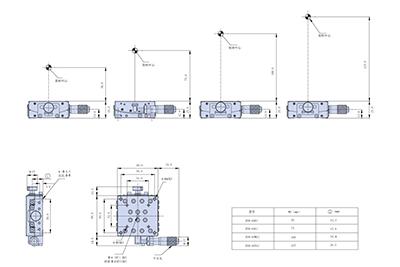

WNB58-60UC/60LC/WLC/TLC

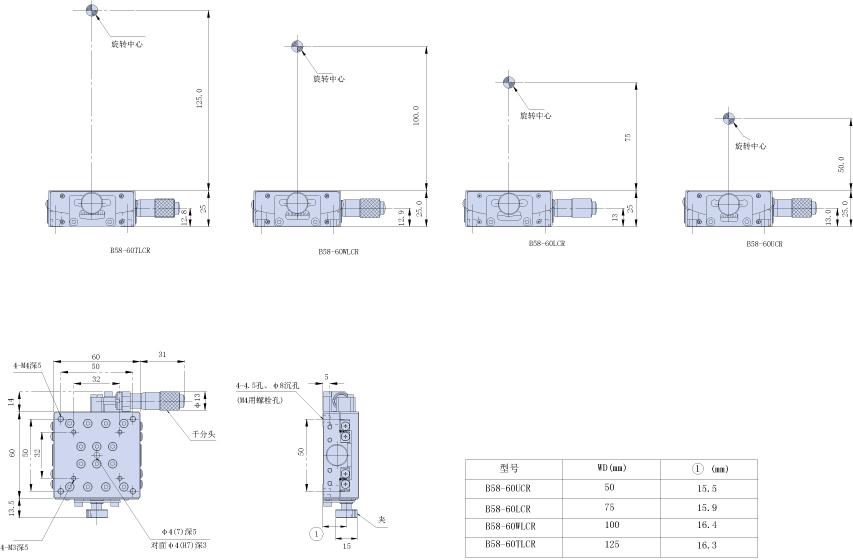

WNB58-60UCR/60LCR/60WLCR/60TLCR

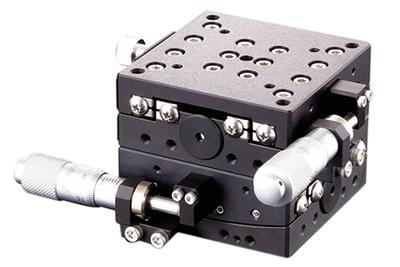

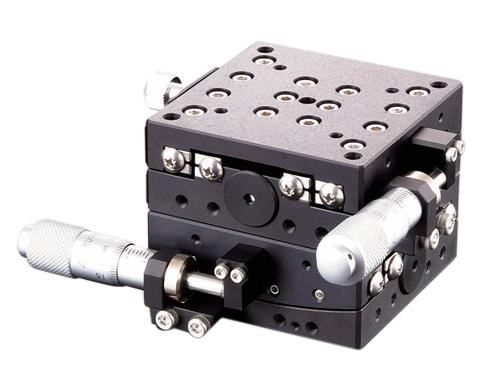

Zweiachsiges Goniometer

Das Gewicht ist 0,6 kg, die Belastungsfähigkeit beträgt 4.7kgf【46.0N. 6 Modelle stehen zur Auswahl (siehe unten). Nach der Position des Mikrometers können sie in zwei Arten unterteilt werden.

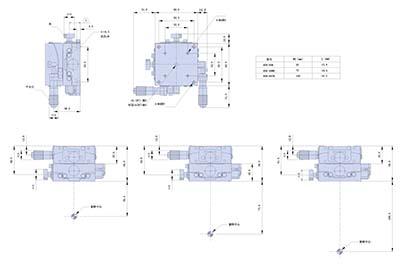

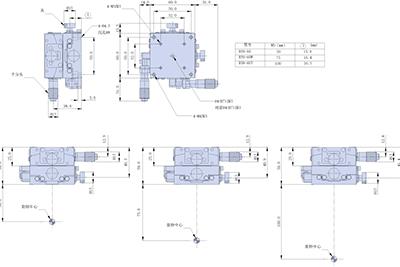

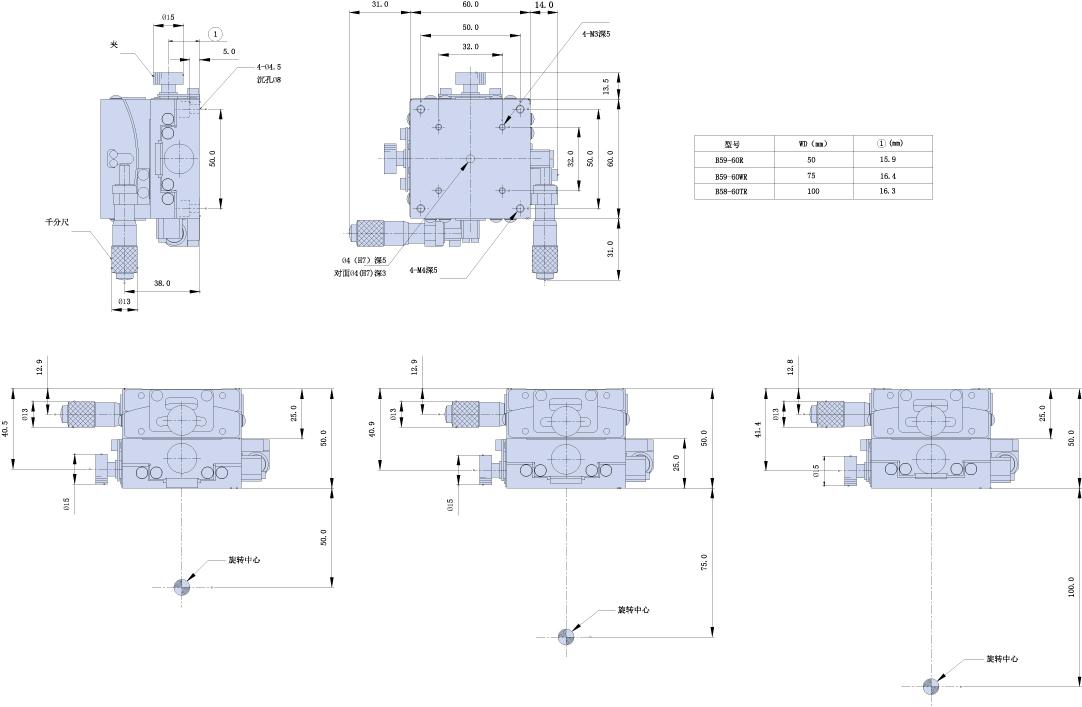

WNB59-60/ 60W/60T
WNB59-60 R/60TR/ 60WR
Achsen 1-Achse 2-Achsen
Modell WNB58-60UCR WNB58-60LC WNB58-60WLC WNB58-60TLC WNB59-60 WNB59-60W WNB59-60T
（Unterschiedliche Position des Mikrometers） WNB58-60UCR WNB58-60LCR WNB58-60WLCR WNB58-60TLCR WNB59-60R WNB59-60WR WNB59-60TR
Tischgröße 60×60mm
Position des Mikrometers Side
Höhe des Rotationszentrums 50±0.2mm 75±0.2mm 100±0.2mm 125±0.2mm 50±0.4mm 75±0.4mm 100±0.4mm
Abweichung des Rotationszentrums below 0.01mm -
Winkelbereich ±4.0° ±3.0° ±2.5° (höher)±4.0°(niedriger)±4.0° ( höher )±4.0°(lower)±3.0° (upper)±3.0° (lower)±2.5°
Kleinste Skala ≒33〞/ Abschluss ≒24〞/ Abschluss ≒18〞/ Abschluss ≒15〞/ Abschluss (höher)≒33〞 (niedriger)≒24〞 ( höher )≒24〞(lower)≒18〞 (upper)≒18〞(lower)≒15〞
Führungsschiene Kreuzrollenführung
Belastungsfähigkeit 5.0kgf【49.0N】 4.7kgf【46.0N】
auf und ab 1.5N·m 1.5N·m
Drehmoment
links und rechts 2.0N·m 2.0N·m
Belastung Rotation 2.6N·m 1.5N·m
Bewegung auf und ab 0.27〞/N·cm 0.37〞/N·cm
links und rechts 0.09〞/N·cm 0.18〞/N·cm
Steifigkeit Rotation 0.10〞/N·cm 0.37〞/N·cm
Gewicht 0.31kg 0.30kg 0.62kg 0.60kg
Material Aluminium- schwarz verchromt
