Hubtische
Der Hubtisch eignet sich mit der Scherenbuchse für die manuelle vertikale Verschiebung in der wissenschaftlichen Forschung, der automatischen Messung und Prüfung.
2 Modelle stehen zur Auswahl, einschließlich ultrafeiner Hubtische und Übersetzungsschraube-Hubtische. Der minimale Hub beträgt 20 mm, der maximale Hub ist 200 mm.

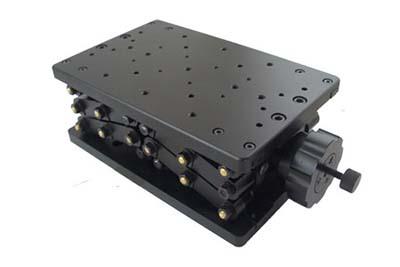

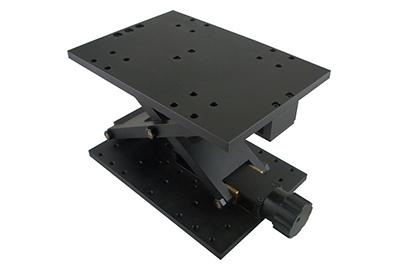

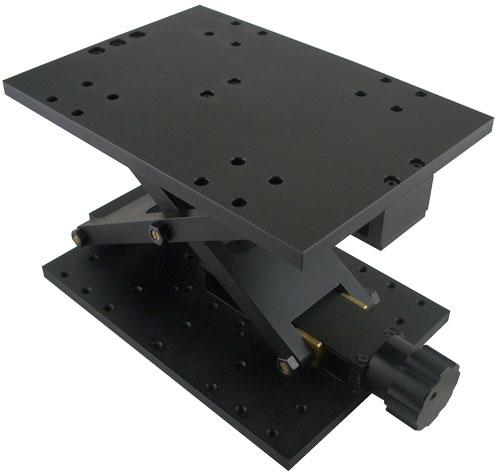

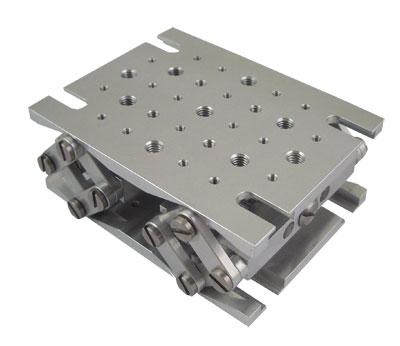

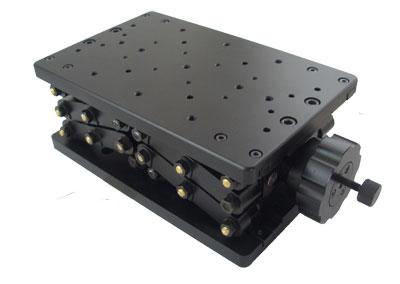

Motorisierter Hubtisch mit feiner Leitspindel
Eigenschaften- Der Tisch eignet sich für längere Bewegung und das Heben mit hoher Last.
- Unter Verwendung des Scherenwagenhebers verfügt der Hubtisch über fließende Bewegung, große Belastungsfähigkeit und lange Lebensdauer .
- Der Tisch ist verbreitert und mit zahlreichen Befestigungslöchern entworfen, was die Installation erleichtert.
- Mit verriegeltem Knopf ist der Hubtisch stabil und zuverlässig.

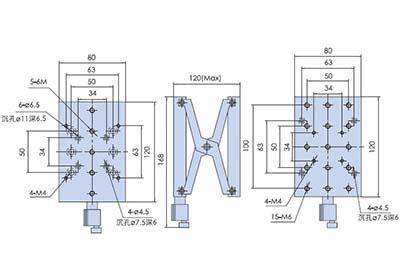

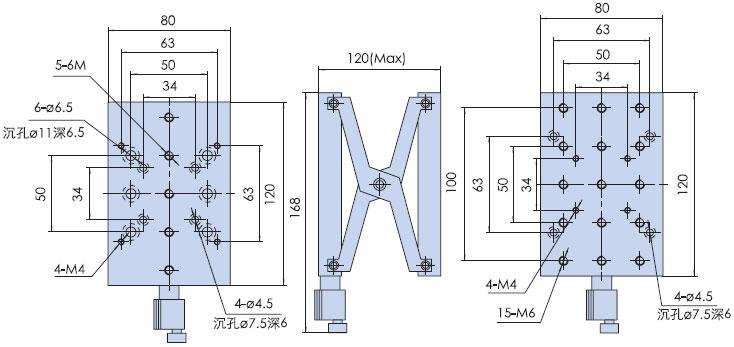

WN08VM60
WN09VM120
WN10VM120
WN15VM100
| Modell | WN10VM200 | WN10VM120 | WN09VM120 | WN08VM60 |
| Tischgröße | 320mm×180mm | 165mm×240mm | 140 mm×220 mm | 120 mm×80mm |
| Antriebszahnrad | Ultrafeine Gewindespindel | Ultrafeine Gewindespindel | Ultrafeine Gewindespindel | Ultrafeine Gewindespindel |
| Bewegung | 200 mm | 120 mm | 120 mm | 60 mm |
| Minimaleinstellung | 5μ(als Referenz) | 5μ(als Referenz) | 5μ(als Referenz) | 5μ(als Referenz) |
| Belastungsfähigkeit | 25kg | 25kg | 25kg | 20kg |
| Gewicht | 5.2kg | 4.2kg | 4.6kg | 1.15kg |
| Material | Duraluminium | Duraluminium | Duraluminium | Duraluminium |
| Oberfläche | Durch anodische Oxidation geschwärzt | Durch anodische Oxidation geschwärzt | Durch anodische Oxidation geschwärzt | Durch anodische Oxidation geschwärzt |

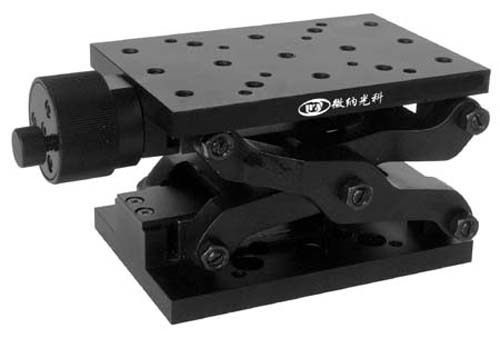

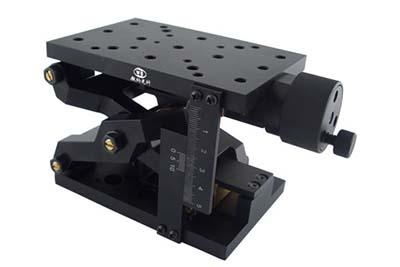

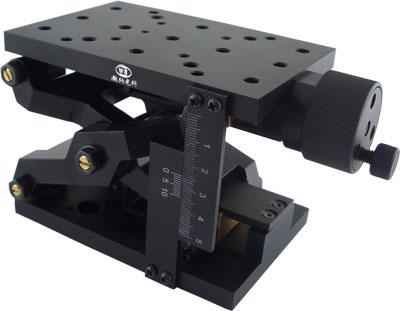

Hubtisch mit Übersetzungsschraube
Eigenschaften- Ohne Buckel auf der Oberfläche wird mehr Raum für die Installation geblieben. Der Tisch verwendet eine lineare Z-Achse.
- Der Hubtisch wird durch die Schrauben und den fünfachisgen Mechanismus angetrieben. Die Verschiebung ist genau und stabil.
- Der Tisch eignet sich für geringe Arbeitsbelastung und kleine Anpassungen.
- Der Tisch eignet sich zum Einbau in andere Geräte.

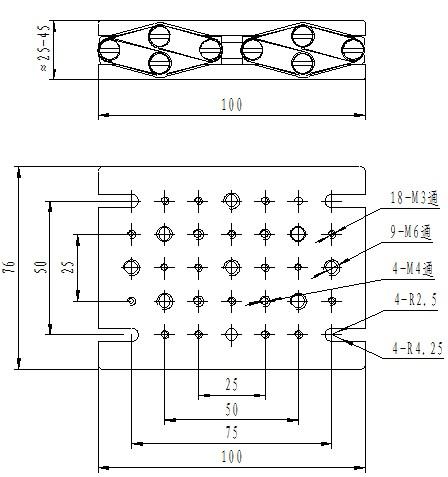

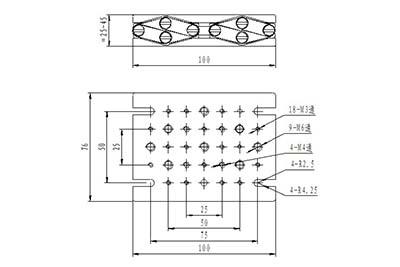

WN09VM20
| Modell | WN09VM20 |
| Tischgröße | 76mm×100mm |
| Antriebszahnrad | Schraube |
| Bewegung | 20 mm |
| Kleinste Skala | 5μ |
| Minimaleinstellung | 1.5μ(als Referenz) |
| Führungsschiene | Schwalbenschwanzführung |
| Belastungsfähigkeit | 1kg |
| Geradheit | 5μ |
| Parallelität des Tisches | 100μ |
| Vertikalität beim Betrieb | 20μ |
| Gewicht | 0.72kg |
| Material | Duraluminium |
| Oberfläche | Durch anodische Oxidation geschwärzt |
