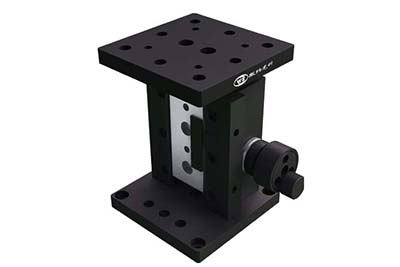

Übersetzungs-Hubtisch

Der Hubtisch eignet sich mit der Scherenbuchse für die manuelle vertikale Verschiebung in der wissenschaftlichen Forschung, der automatischen Messung und Prüfung.
6 Modelle stehen zur Auswahl. Die minimale Verschiebung beträgt 5mm-25mm, Das Kreuzrollenlager und das Linearlager werden angenommen.

Eigenschaften
  • Unter Verwendung der hochwertigen Kreuzrollenführung verfügt der Hubtisch über höhere Präzision und große Belastungsfähigkeit.
  • Wegen der Struktur zur seitlichen Spieleinstellung werden die fließende Bewegung und die hohe Genauigkeit in Bezug auf Gieren und Nicken garantiert.
  • Der Hubtisch wird durch einen Mikrometerkopf angetrieben. Mit einem Mechanismus wird der horizontale Antrieb in den vertikalen Antrieb zur einfachen Einstellung der Höhe wechselt.
  • Der Hubtisch wird durch die Feder zurückgesetzt, um den Rückstoß zu beseitigen.
  • Der Hubtisch ist mit den Befestigungslöcher vom Standardabstand horizontalausgestattet, so dass sie mit anderen Tischserien kombiniert werden können, um die mehrachsigen Positioniertische zu bilden.
WN04VM13
WN03VM13
WN02VM5
WN01VM5
WN05VM13
WN06VM25
WN07VM25
Modell WN07VM25 WN06VM25 WN05VM13 WN01VM5 WN02VM5 WN03VM13
Tischgröße 70mm×70mm 65 mm×65mm 40 mm×40mm 50mm×64mm 25mm×25mm 62mm×44mm
Antriebszahnrad GEAR Micrometer Micrometer Micrometer Thread screw pair Micrometer
Bewegung 25mm 25 mm 13 mm 5mm 5mm 13mm
Kleinste Skala 1mm 0.01 mm 0.01 mm 5μ 0.01 mm
Präzision - 5μ 5μ - - 5μ
Minimaleinstellung 80μ(als Referenz) 2μ(als Referenz e) 2μ(als Referenz) 1.5μ(als Referenz e) 5μ(als Referenz) 2μ(als Referenz)
Führungsschiene Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Kreuzrollenführung Gleiten zwischen Achse und Bohrung Linearlagerführung
Belastungsfähigkeit 10kg 15kg 10kg 10kg 0.2kg 2kg
Geardheit 8μ 3μ 3μ 5μ 30μ 20μ
Parallelität des Tisches 80μ 50μ 50μ 100μ 100μ 100μ
Vertikalität beim Betrieb 30μ 30μ 30μ 20μ 40μ 40μ
Gewicht 0.9kg 0.68kg 0.48kg 0.72kg 0.05kg 0.05kg
Material Duraluminium Duraluminium Duraluminium Duraluminium Duraluminium Duraluminium
Oberfläche Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt Durch anodische Oxidation geschwärzt
