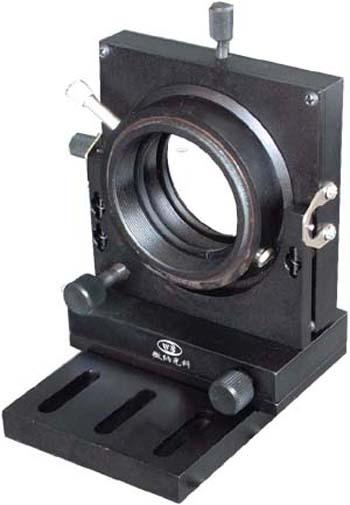

Kardanische Spiegelhalter mit 5 Achsen

Der kardanische Spiegelhalter WN03WX50 kann dreidimensionale linear verschieben und zweidimensionale drehen. Zwei Rotationsachsen sind orthogonal und koplanar, sodass die Linsen auch orthogonal in derselben Ebene eingestellt werden können, was zum ständigen optischen Weg führt.

Eigenschaften
  • Der Halter kann fünf dimensional verschieben, einschließlich dreidimensionaler linearer Verschiebung und zweidimensionaler Drehung.
  • Zwei Rotationsachsen sind orthogonal und koplanar, sodass die Linsen auch orthogonal in derselben Ebene eingestellt werden können, was zum ständigen optischen Weg führt.
  • Mit dem feinen Gewindespindelantrieb verfügt der Halter über hohe Auflösung.

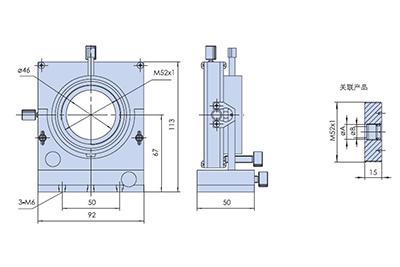

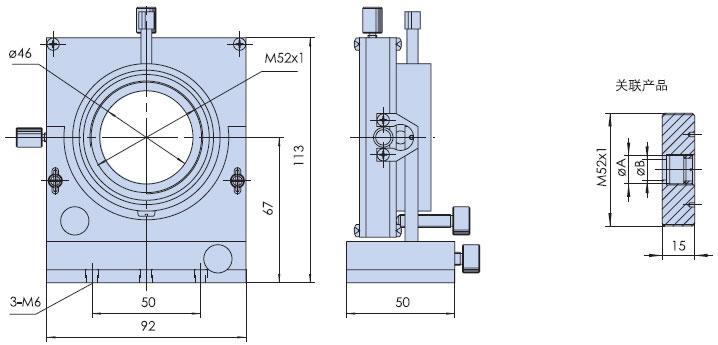

Spezifikation
Modell WN03WX50
Montagemodus Schraubklemme
Einstellbereich der Richtung der optischen Achse 6 mm
Vertikaler und linearer Einstellbereich ±2.5 mm
Drehwinkel um die Linearachse ±2°
Drehwinkel um vertikale Achse ±4°
Durchmesser des Montageloches M52x1
Gewicht 0.6 kg
