WN02WX(50-106) Kardanische Spiegelhalter

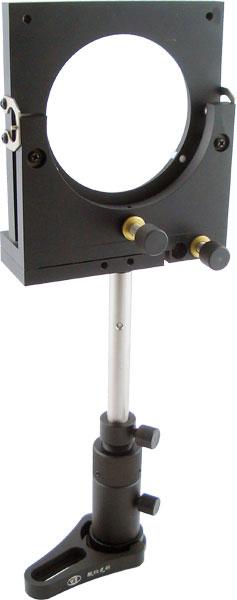

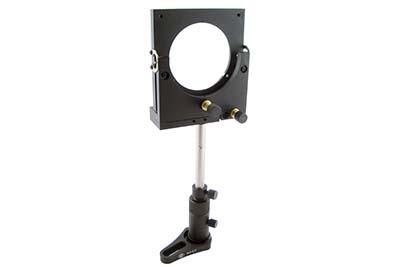

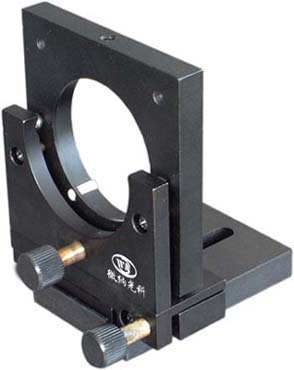

Der kardanische Spiegelhalter WN02WX (50-106) ist mit einer Feineinstellungsschraube M6x0,25 ausgestattet. Der Einstellbereich beträgt ± 5 °. Die Linsen werden durch Polytetrafluorethylen geschützt. Zwei Rotationsachsen sind orthogonal und koplanar, was zum ständigen optischen Weg führt. Die Linsen mit verschiedenen Durchmessern können installiert werden, die manuelle und elektrische Einstellung ist ebenfalls verfügbar.

Spezifikation

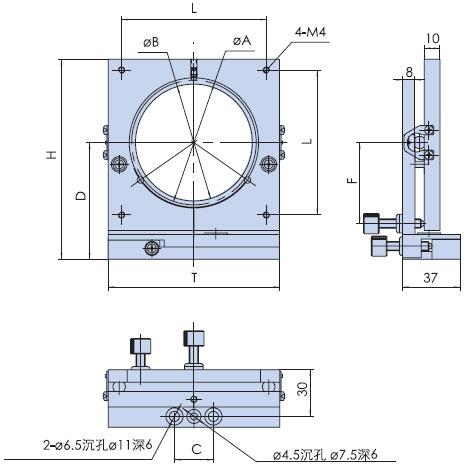

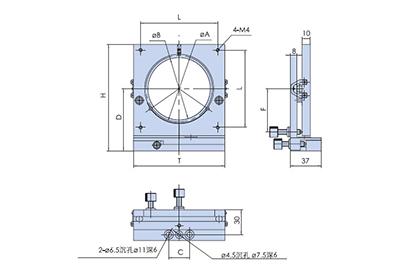

Modell WN02WX50 WN02WX80 WN02WX100 WN02WX102 WN02WX106
A 50 mm 80 mm 100 mm 102 mm 106 mm
B 48 mm 75 mm 95 mm 97 mm 107 mm
C 25 mm 25 mm 50 mm 50 mm
D 60 mm 75 mm 85 mm 86 mm 86 mm
L 57 mm 93 mm 113 mm 90 mm 84 mm
H 102 mm 128.5 mm 146.5 mm 151.5 mm 151.5 mm
T 84 mm 110 mm 130 mm 132 mm 132 mm
Einstellbereich ±5°
Gewicht 0.25 kg

Eigenschaften
  • Das Produkt ist mit der verschließbaren Feineinstellungsschraube M6x0,25 ausgestattet und die Messingmuttern sind hinzugefügt.
  • Die hochfestige Federrückstelleinrichtung ist ausgestattet und die Rückstellkraft ist von null bis Steifigkeit einstellbar.
  • Die Linsen werden durch Polytetrafluorethylen geschützt.
  • Zwei Rotationsachsen sind orthogonal und koplanar, was zum ständigen optischen Weg führt.
