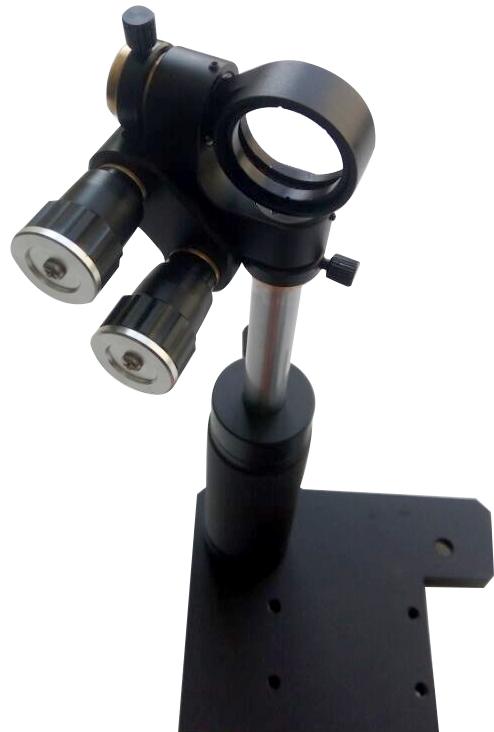

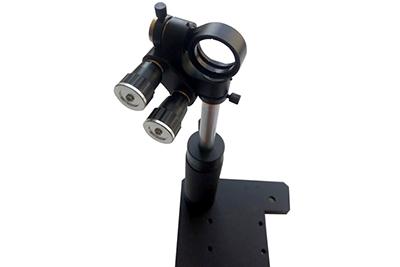

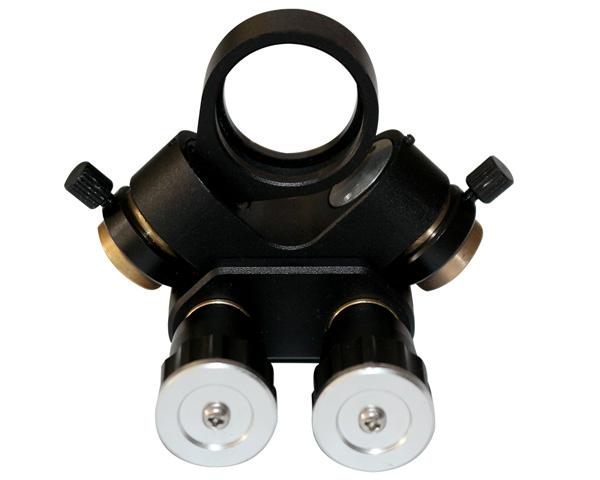

WN04WX25.4 Kardanische Spiegelhalter

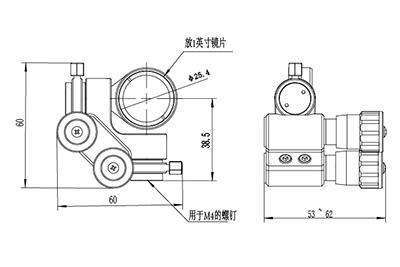

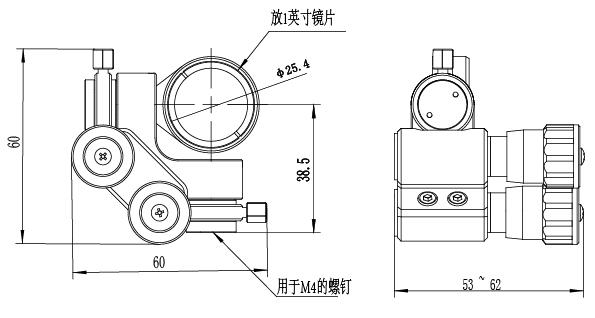

• Die Linsenklemme verwendet die standardmäßige SM1-Gewindeschraube und der optische Gegner von Φ1 Zoll kann installiert werden. Die maximale Dicke der optischen Komponente beträgt 5,5 mm. Der kardanische Spiegelhalter ist kinetisch flexibel, um die Störung wegen der Lichtstrahlung zu beseitigen.
• Eine manuelle Grobeinstellung um 360 ° kann ermöglicht werden, wenn die Flügelschraube und die fernste Befestigungsschraube von der Stange gelöst werden. Nach dem Anziehen der Flügelschraube kann eine Neigungsverstellung von ± 15 ° erreicht werden. Wenn sich der Feinabstimmungsknopf um einen Kreis dreht, beträgt der Drehwinkel der Linsenklemme 0,865 °. In zwei aufeinanderfolgenden Kreisen beträgt der maximale Winkelfehler 31 ″, der durchschnittliche Fehler ist 10 ″.
• Der Drehpunkt liegt im Zentrum der optischen Komponente.
